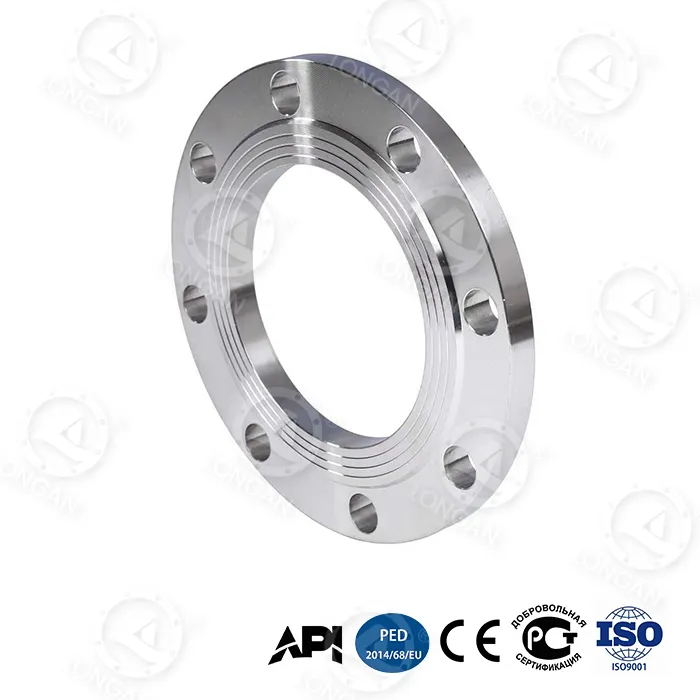

sme b16.5 ফ্ল্যাট ফেস ফ্ল্যাঞ্জ হল একটি ফুল-ফেস (FF) সিলিং সারফেস ফ্ল্যাঞ্জ যা ASME B16.5 মান অনুযায়ী তৈরি করা হয়। এটি পাইপিং সিস্টেমে ব্যবহৃত হয় যার জন্য পূর্ণ-যোগাযোগের গ্যাসকেট সংযোগের প্রয়োজন হয় এবং কম চাপের বড়-ব্যাসের পাইপলাইন, ঢালাই আয়রন ফ্ল্যাঞ্জ সংযোগ এবং অভিন্ন গ্যাসকেট স্ট্রেস বিতরণের প্রয়োজন এমন অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত। অভ্যন্তরীণ শক্তিবৃদ্ধি কাঠামোর মাধ্যমে, এই পণ্যটি অতি-উচ্চ চাপের পরিস্থিতিতেও ব্যবহার করা যেতে পারে (যেমন শেল গ্যাস ফ্র্যাকচারিং পাম্প আউটলেট এবং গভীর-সমুদ্র ড্রিলিং ওয়েলহেড সরঞ্জাম), বিদ্যমান পাইপলাইনে প্রচলিত ফ্ল্যাঞ্জের সাথে বিনিময়যোগ্যতার জন্য আদর্শ ইন্টারফেস মাত্রা বজায় রেখে।
1. স্ট্যান্ডার্ড ইন্টারফেস, উচ্চ চাপ ভারবহন:ASME B16.5 মাউন্টিং মাত্রা, পরিমাপ করা DN300 বিস্ফোরিত চাপ 42MPa, প্রচলিত স্ট্যান্ডার্ড ফ্ল্যাঞ্জের (≤15MPa) চেয়ে বেশি।
2. নমন শক্তি 65% বৃদ্ধি:বায়োনিক মধুচক্র কাঠামো ফ্ল্যাঞ্জের দৃঢ়তা উন্নত করে, কম্পন বা ভিত্তি স্থাপনের পরিবেশের জন্য উপযুক্ত।
3. ভিজ্যুয়াল পরিধান ইঙ্গিত এবং প্রিলোড ধরে রাখা:সিলিং পৃষ্ঠটি একটি ন্যানো-জিরকোনিয়া সূচক স্তরের সাথে এম্বেড করা হয়, যা 0.1 মিমি বেধের কম হলে রঙ পরিবর্তন করে। ডাবল-কোনিকাল বোল্ট হোল ডিজাইন 35MPa চাপের ওঠানামার অধীনে প্রিলোড অ্যাটেন্যুয়েশনকে ≤5% (প্রচলিত কাঠামো ≥20%) এ সীমাবদ্ধ করে।
4. চরম পরিবেশ কর্মক্ষমতা:-70°C প্রভাব শক্তি 89J; 5,000 মি গভীর সমুদ্রের সমতুল্য জারা হার 0.03 মিমি/বছর; 120m/s বালি এবং ধুলো ঘর্ষণ পরে সীল পৃষ্ঠের ক্ষতি গভীরতা ≤8μm.
5. সম্পূর্ণ জীবন চক্র খরচ:30 বছরের মোট খরচ $6,200 (প্রচলিত $18,500); বার্ষিক রক্ষণাবেক্ষণ ফ্রিকোয়েন্সি 0.7 বার (প্রচলিত 3.2 বার); একক প্রতিস্থাপন সময় 2.5 ঘন্টা (প্রচলিত 8 ঘন্টা)।
| আইটেম | প্যারামিটার |
|---|---|
| স্ট্যান্ডার্ড ভিত্তি | ASME B16.5 (মাত্রা, সহনশীলতা, চাপ-তাপমাত্রার রেটিং) |
| মুখ টাইপ sealing | ফুল-ফেস (FF) |
| চাপ ক্লাস | ক্লাস 150, 300, 400, 600, 900, 1500, 2500 |
| আকার পরিসীমা | NPS 1/2" থেকে 24" |
| উপাদান | গ্রেডিয়েন্ট quenched উচ্চ-কার্বন ইস্পাত (স্টেইনলেস স্টীল কাস্টমাইজযোগ্য) |
| অভ্যন্তরীণ শক্তিবৃদ্ধি | টাইটানিয়াম অ্যালয় রিইনফোর্সমেন্ট রিং (ফলন 1,250MPa), রেডিয়াল পাঁজর (স্ট্রেসের ঘনত্ব 48% কমে গেছে) |
| DN300 বিস্ফোরিত চাপ | 42MPa (প্রচলিত ≤15MPa) |
| চক্রাকার ক্লান্তি জীবন | 20,000 চক্র @35MPa (প্রচলিত 5,000 চক্র @25MPa) |
| অক্ষীয় বিকৃতি @35MPa | 0.6 মিমি (প্রচলিত 1.8 মিমি) |
| সিলিং লিকেজ রেট (15° মিসলাইনমেন্ট) | ≤10⁻⁵ mbar·L/s (প্রচলিত >10⁻³) |
| নিম্ন-তাপমাত্রার প্রভাব (-70°C) | 89J (জাতীয় মান ≥34J) |
| গভীর সমুদ্রের ক্ষয় (5,000 মিটার) | 0.03 মিমি/বছর (30 বছরের সমতুল্য) |
| বালি এবং ধুলো ঘর্ষণ (120m/s) | সিলিং পৃষ্ঠের ক্ষতির গভীরতা ≤8μm (10,000h) |
| সহায়ক বৈশিষ্ট্য | ন্যানো-জিরকোনিয়া পরিধান নির্দেশক স্তর, ডবল-শঙ্কুযুক্ত বল্টু গর্ত |
● API 6A PSL 3G:গ্যাস মিডিয়া সহ অতি-উচ্চ চাপের পরিস্থিতিতে প্রযোজ্য, বায়ুসংক্রান্ত পরীক্ষা (1.5 গুণ রেট দেওয়া চাপ) এবং কঠোর অ-ধ্বংসাত্মক পরীক্ষা এবং উপাদান সনাক্তকরণের প্রয়োজন।
● কারখানার মান নিয়ন্ত্রণ:লংগানের ইন-হাউস ফ্যাক্টরি কাঁচামাল ইনকামিং পরিদর্শন (বর্ণালী বিশ্লেষণ, যান্ত্রিক নমুনা) থেকে সমাপ্ত পণ্য আউটবাউন্ড (100% মাত্রিক পরিদর্শন, 10% চৌম্বকীয় কণা পরীক্ষা, ব্যাচ বিস্ফোরিত চাপ স্যাম্পলিং) থেকে সম্পূর্ণ-প্রক্রিয়া গুণমান ব্যবস্থাপনা প্রয়োগ করে।
● ট্রেসেবিলিটি:প্রতিটি ফ্ল্যাঞ্জ খুঁজে পাওয়া যায় এমন উপাদানের শংসাপত্র, তাপ চিকিত্সা বক্ররেখা রেকর্ড, মাত্রিক পরিদর্শন প্রতিবেদন এবং হাইড্রোস্ট্যাটিক/নিউমেটিক পরীক্ষার রিপোর্টের সাথে আসে, সিরিয়াল নম্বরের মাধ্যমে অনলাইনে উপলব্ধ।
বাজারে অন্যান্য ASME B16.5 ফুল-ফেস ফ্ল্যাঞ্জের তুলনায়, লংগানের sme b16.5 ফ্ল্যাট ফেস ফ্ল্যাঞ্জ বৈশিষ্ট্যগুলি:
●ফ্ল্যাঞ্জের পুরুত্ব বাড়ানো বা বোল্ট হোল লেআউট পরিবর্তন না করেই প্রমিত মাত্রার মধ্যে উচ্চতর বিস্ফোরণ চাপ (42MPa) অর্জন করে।
●টাইটানিয়াম খাদ ঘাড় শক্তিবৃদ্ধি রিং এবং গ্রেডিয়েন্ট quenching প্রক্রিয়া, ভারসাম্য ভারসাম্য ক্ষমতা এবং নিম্ন-তাপমাত্রা দৃঢ়তা সংহত করে।
●সিলিং অবস্থার চাক্ষুষ পরিদর্শনের জন্য পরিধান সূচক স্তরের সাথে এমবেড করা সিলিং পৃষ্ঠ।
●15° মিসলাইনমেন্ট অবস্থার অধীনে সিলিং লিকেজ রেট ≤10⁻⁵ mbar·L/s বজায় রাখে।
কাস্টমাইজেশন বিকল্প:
●অ-মানক মাপ এবং বিশেষ চাপ রেটিং (অঙ্কন বা প্রযুক্তিগত প্রয়োজনীয়তা প্রয়োজন)
●বিভিন্ন উপকরণ: 304/316L স্টেইনলেস স্টীল, ডুপ্লেক্স স্টেইনলেস স্টীল, ইত্যাদি।
●ব্যক্তিগত লেবেলিং: লেজার চিহ্নিতকরণ, কাস্টম প্যাকেজিং
মূল প্রক্রিয়া প্রবাহ:
1.ফোরজিং: Tsingshan হোল্ডিং গ্রুপ থেকে উচ্চ-মানের কাঁচামাল ব্যবহার করে নির্ভুল ডাই ফোরজিং।
2.গ্রেডিয়েন্ট quenching: নিয়ন্ত্রিত কুলিং উচ্চ-কঠোরতা পৃষ্ঠ এবং উচ্চ-কঠিনতা কোর গঠন করে।
3.মধুচক্র কাঠামো মেশিনিং: অভ্যন্তরীণ ষড়ভুজ গ্রিডের CNC মেশিনিং।
4.টাইটানিয়াম রিং প্রেস-ফিটিং: রিং এবং বেস উপাদানের মধ্যে কোন আপেক্ষিক আন্দোলন নিশ্চিত করার জন্য হস্তক্ষেপ ফিট।
5.সিলিং ফেস ফিনিশিং: CNC বাঁক, পৃষ্ঠের রুক্ষতা Ra ≤3.2μm.
6.সম্পূর্ণ পরিদর্শন এবং পরীক্ষা: মাত্রিক, চৌম্বক কণা, হাইড্রোস্ট্যাটিক/বায়ুসংক্রান্ত, বিস্ফোরিত নমুনা।
● বিনামূল্যে নমুনা:আন্তর্জাতিক ক্রেতারা ইনস্টলেশন পরীক্ষা এবং কর্মক্ষমতা যাচাইয়ের জন্য একটি বিনামূল্যের নমুনার (নমুনা ফি ফেরতযোগ্য, ক্রেতা দ্বারা বহনযোগ্য) জন্য আবেদন করতে পারেন।
● সাইটে সাক্ষী পরীক্ষা:কারখানাটি একটি 3000-টন চাপ পরীক্ষার মেশিন, চক্রীয় ক্লান্তি পরীক্ষার বেঞ্চ, -80 ডিগ্রি সেলসিয়াস কম-তাপমাত্রার প্রভাব পরীক্ষক এবং গভীর-সমুদ্র জারা সিমুলেশন চেম্বার দিয়ে সজ্জিত। গ্রাহকরা সাইটে বিস্ফোরণ, ক্লান্তি বা চরম পরিবেশের পরীক্ষাগুলি দেখতে পারেন।
● তৃতীয় পক্ষের পরীক্ষা:SGS, BV, TÜV রাসায়নিক গঠন, যান্ত্রিক বৈশিষ্ট্য, অ-ধ্বংসাত্মক পরীক্ষা, এবং চাপ পরীক্ষার জন্য কমিশন করা যেতে পারে; রিপোর্ট পণ্য সঙ্গে বিতরণ করা হয়.
● ওয়ারেন্টি সময়কাল:18 মাস (চালানের তারিখ থেকে), উত্পাদন ত্রুটির জন্য বিনামূল্যে প্রতিস্থাপন।
| আইটেম | ASME B16.5 স্ট্যান্ডার্ড প্রয়োজনীয়তা / প্রচলিত ফ্ল্যাঞ্জ | Longan sme b16.5 সমতল মুখের ফ্ল্যাঞ্জ | তুলনা |
|---|---|---|---|
| DN300 বিস্ফোরিত চাপ | ≤15MPa | 42MPa | প্রচলিত থেকে উচ্চতর |
| চক্রাকার ক্লান্তি জীবন | 5,000 চক্র @25MPa | 20,000 চক্র @35MPa | দীর্ঘ জীবন |
| অক্ষীয় বিকৃতি @35MPa | 1.8 মিমি | 0.6 মিমি | কম বিকৃতি |
| 15° মিসলাইনমেন্ট ফুটো হার | >10⁻³ mbar·L/s | ≤10⁻⁵ mbar·L/s | নিচের ফুটো |
| -70°C প্রভাব শক্তি | ≥34J (জাতীয় মান) | 89J | উচ্চতর দৃঢ়তা |
| 30 বছরের গভীর সমুদ্রের ক্ষয় হার | প্রায় 0.5 মিমি/বছর (কার্বন ইস্পাত) | 0.03 মিমি/বছর | ধীর ক্ষয় |
sme b16.5 ফ্ল্যাট ফেস ফ্ল্যাঞ্জে একটি ফুল-ফেস সিলিং পৃষ্ঠের নকশা রয়েছে। সিলিং কর্মক্ষমতা নিশ্চিত করার জন্য সঠিক ইনস্টলেশন গুরুত্বপূর্ণ। অনুগ্রহ করে নিম্নলিখিত পয়েন্টগুলি লক্ষ্য করুন:
1. গ্যাসকেট নির্বাচন:একটি ফুল-ফেস গ্যাসকেট ব্যবহার করতে হবে যা পুরো ফ্ল্যাঞ্জ সিলিং পৃষ্ঠকে কভার করে এবং বোল্টের ছিদ্র থাকে। উত্থিত মুখের গ্যাসকেট বা স্ট্যান্ডার্ড আরএফ গ্যাসকেট ব্যবহার করবেন না।
2. ফ্ল্যাঞ্জ ম্যাচিং:ফুল-ফেস ফ্ল্যাঞ্জগুলি অবশ্যই উত্থিত মুখের ফ্ল্যাঞ্জগুলিতে সরাসরি বোল্ট করা উচিত নয়। যদি পাইপলাইনে উত্থিত মুখের ফ্ল্যাঞ্জ থাকে, তবে সেগুলি অবশ্যই ফুল-ফেস ফ্ল্যাঞ্জ বা অ্যাডাপ্টার দিয়ে প্রতিস্থাপন করতে হবে।
3. বোল্ট শক্ত করা:ডবল-কোনিকাল বোল্ট হোল ডিজাইনের সাথে, একটি হাইড্রোলিক টর্ক রেঞ্চ তিন-পদক্ষেপ ক্রস-প্যাটার্ন ইউনিফর্ম প্রিলোডিংয়ের জন্য সুপারিশ করা হয়। টার্গেট প্রিলোড চাপের রেটিং এবং বোল্ট স্পেসিফিকেশনের উপর ভিত্তি করে গণনা করা হয়; ASME PCC-1 মান দেখুন বা লংগান প্রযুক্তিগত দলের সাথে পরামর্শ করুন।
4. প্রিলোড ক্রম:সমস্ত বোল্টকে টার্গেট টর্কের 30%, তারপর 70% এবং অবশেষে 100% পর্যন্ত প্রি-টাইট করুন। অপারেশনের 24 ঘন্টা পরে পুনরায় শক্ত করুন।
5. সিলিং মুখ সুরক্ষা:ইনস্টলেশনের আগে স্ক্র্যাচ বা বিদেশী বিষয়ের জন্য সিলিং মুখটি পরীক্ষা করুন। ন্যানো-জিরকোনিয়া পরিধান নির্দেশক স্তরটি একটি পাতলা এমবেডেড স্তর; ইনস্টলেশনের সময় ধাতব স্ক্র্যাপার দিয়ে পরিষ্কার করবেন না।
6. বোল্ট গর্ত প্রান্তিককরণ:ডবল-কোনিকাল হোল ডিজাইন স্ব-সারিবদ্ধকরণে সহায়তা করে, কিন্তু ইনস্টলেশনের আগে নিশ্চিত করুন যে উভয় ফ্ল্যাঞ্জের বোল্টের ছিদ্র 1 মিমি বিচ্যুতির মধ্যে সারিবদ্ধ।
7. পাইপ প্রান্তিককরণ:যদিও পূর্ণ-মুখের ফ্ল্যাঞ্জগুলির ভুল-বিন্যস্তকরণের জন্য কিছুটা সহনশীলতা রয়েছে, তবে সিলিং লাইফ নিশ্চিত করতে 2 মিমি/মিটারের মধ্যে পাইপ অ্যালাইনমেন্ট ত্রুটি নিয়ন্ত্রণ করার পরামর্শ দেওয়া হয়।
প্রশ্ন: একটি প্রচলিত ASME B16.5 ফ্ল্যাঞ্জ থেকে পার্থক্য কী?
উত্তর: উভয়েরই অভিন্ন মাত্রা এবং ইন্টারফেস রয়েছে এবং সরাসরি বিনিময়যোগ্য। লংগানের পণ্যটি মধুচক্রের গঠন, গ্রেডিয়েন্ট শেনিং এবং অভ্যন্তরীণভাবে একটি টাইটানিয়াম অ্যালয় রিং যুক্ত করে, যা স্ট্যান্ডার্ড প্রয়োজনীয়তার (≤15MPa) থেকে একটি পরিমাপিত বিস্ফোরণ চাপ (42MPa) বেশি অর্জন করে।
প্রশ্নঃ কোন চাপ রেটিং এর জন্য উপযুক্ত?
উত্তর: বাহ্যিক মাত্রাগুলি ক্লাস 150 থেকে ক্লাস 2500 মাউন্টিং মাপের সাথে মেনে চলে এবং পরিমাপিত বিস্ফোরণ চাপ সংশ্লিষ্ট রেটিংগুলির জন্য মানক প্রয়োজনীয়তার চেয়ে বেশি৷ শেল গ্যাস এবং গভীর-সমুদ্র প্রকল্পগুলির জন্য উপযুক্ত যার জন্য স্ট্যান্ডার্ড ফ্ল্যাঞ্জের তুলনায় উচ্চতর নিরাপত্তা মার্জিন প্রয়োজন।
প্রশ্ন: ইনস্টলেশনের সময় কী লক্ষ্য করা উচিত?
উত্তর: অবশ্যই একটি ফুল-ফেস গ্যাসকেট ব্যবহার করতে হবে এবং উত্থিত মুখের ফ্ল্যাঞ্জে সরাসরি বোল্ট করা উচিত নয়। তিনটি ধাপে ক্রস প্যাটার্নে টর্ক রেঞ্চ সহ ডাবল-শঙ্কুযুক্ত বোল্টের ছিদ্রগুলি ব্যবহার করার এবং 24 ঘন্টা অপারেশনের পরে পুনরায় শক্ত করার পরামর্শ দেওয়া হয়। বিস্তারিত পদক্ষেপের জন্য উপরে "ইনস্টলেশন সতর্কতা" দেখুন।
প্রশ্নঃ চাপের কার্যক্ষমতা কিভাবে যাচাই করা যায়?
উত্তর: লংগান গ্রাহকদের ফ্যাক্টরিতে বিস্ফোরণ বা চক্রাকার ক্লান্তি পরীক্ষা দেখার জন্য স্বাগত জানায়। প্রতিটি ব্যাচের জন্য পরীক্ষার রেকর্ড রাখা হয় এবং সিরিয়াল নম্বর দ্বারা জিজ্ঞাসা করা যেতে পারে। SGS, BV, ইত্যাদি দ্বারা তৃতীয় পক্ষের পরীক্ষার ব্যবস্থা করা যেতে পারে।
সারাংশ:লংগানের sme b16.5 ফ্ল্যাট ফেস ফ্ল্যাঞ্জ ASME B16.5 আন্তর্জাতিক মানের ডাইমেনশন সিস্টেমকে অনুসরণ করে এবং বায়োনিক মধুচক্র গঠন, গ্রেডিয়েন্ট শেনিং প্রক্রিয়া এবং অন্তর্নির্মিত টাইটানিয়াম অ্যালয় রিইনফোর্সমেন্ট রিং গ্রহণ করে। পরিমাপ করা DN300 বিস্ফোরিত চাপ 42MPa, -70°C প্রভাব 89J, 30-বছরের গভীর-সমুদ্রের জারা হার 0.03mm/বছর। পাশ করা API 6A PSL 3G সার্টিফিকেশন, শেল গ্যাস নিষ্কাশন, গভীর-সমুদ্র ড্রিলিং এবং অতি-উচ্চ চাপ পাইপলাইন সিস্টেমের জন্য উপযুক্ত। বিনামূল্যে নমুনা এবং প্রযুক্তিগত পরামর্শ পেতে আপনার প্রয়োজনীয়তা পাঠান.
