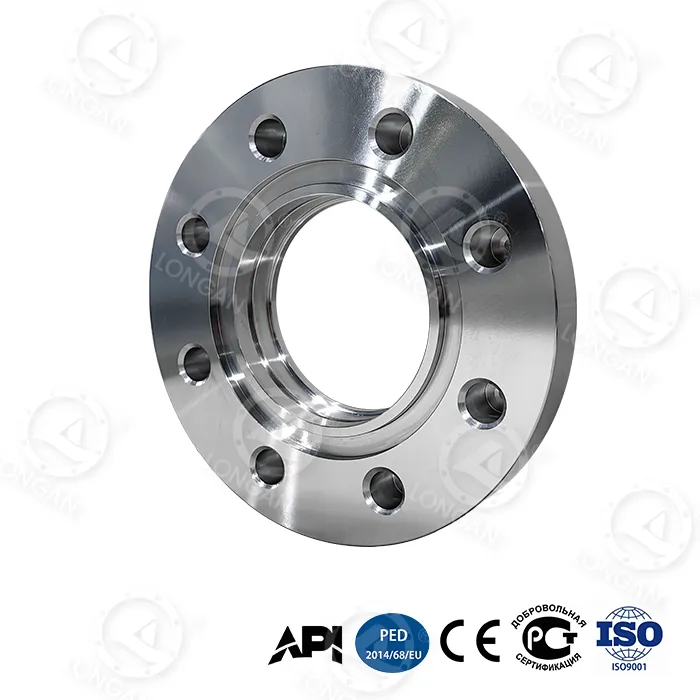

অ-মানক বড় ব্যাসের ঢালাই ফ্ল্যাঞ্জ

কেন ঐতিহ্যগত flanges আপনার অসুবিধা সমাধানের জন্য যথেষ্ট নয়?

1. চাপের সীমাবদ্ধতা: অ-মানক বড় ব্যাসের ওয়েল্ডিং ফ্ল্যাঞ্জগুলি 150°C তাপমাত্রায় শুধুমাত্র 16Bar সহ্য করতে পারে, যখন গভীর-সমুদ্রের তেল এবং গ্যাস প্রকল্পগুলিকে 300Bar+ এর অতি-উচ্চ চাপ সহ্য করতে হবে।

2. সীল ব্যর্থতার ঝুঁকি: বিপজ্জনক তরল পরিবহনের জন্য <1ppm সম্পূর্ণ সিলিং প্রয়োজন যখন স্ট্যান্ডার্ড ফ্ল্যাঞ্জ গ্যাসকেটের ফুটো হার >100ppm

3. ম্যাটেরিয়াল বটলনেক: অ-মানক বড়-ব্যাসের ঢালাই করা ফ্ল্যাঞ্জগুলির জন্য উচ্চ-জারা অবস্থায় 0.1mm/বছরের কম অতি-নিম্ন ক্ষতির প্রয়োজন হয়, যখন সাধারণ ফ্ল্যাঞ্জগুলির অম্লীয় পরিবেশে 0.5mm/বছরের ক্ষয় হার থাকে

4. আকারের সীমাবদ্ধতা: পাইপলাইন প্রকল্প বা বৃহৎ প্রতিক্রিয়া জাহাজের জন্য সাধারণত ন্যূনতম DN1500 থেকে DN3000 বা তার বেশি এর সাথে বিশাল সংযোগের প্রয়োজন হয়। যাইহোক, স্ট্যান্ডার্ড ফ্ল্যাঞ্জের সর্বাধিক ব্যাস সাধারণত DN600 এ থামে, যা প্রয়োজন মেটাতে পারে না।

আমাদের অ-মানক কাস্টমাইজড সমাধান:

উচ্চ-চাপ সার্টিফিকেশন: গ্রাহকের প্রয়োজনীয়তা অনুযায়ী কাস্টমাইজ করা, অ-মানক বড়-ব্যাসের ঢালাই ফ্ল্যাঞ্জের প্রকৃত চাপ বহন ক্ষমতা PN420 বা তার উপরে পৌঁছাতে পারে এবং 32MPa জলের চাপ পরীক্ষার পরে কোনও ফুটো বা বিকৃতি নেই।

উপাদান শক্তিশালীকরণ: কাস্টমাইজড খাদ সূত্র ব্যবহার করা হয়, যা স্ট্যান্ডার্ড কার্বন ইস্পাত থেকে প্রায় 80% বেশি, এবং ফলন শক্তি ≥450MPa।

মূল অংশগুলির সুনির্দিষ্ট পুরুকরণ: উদাহরণস্বরূপ, DN2000 ফ্ল্যাঞ্জে, অপ্টিমাইজেশনের পরে স্ট্রেস ঘনত্বের ক্ষেত্রে সর্বাধিক চাপ 40% হ্রাস পায় এবং পুরুত্ব 25% বৃদ্ধি পায়। বড় ব্যাসের নির্ভুলতা মিলিমিটার-স্তরের নির্ভুলতায় পৌঁছাতে পারে

বড় ব্যাসের ক্ষমতা: DN4000 (160”) গ্রেডের ফ্ল্যাঞ্জের পরিপক্ক উত্পাদন, যার একক টুকরো ওজন 20 টনের বেশি। সামগ্রিক কঠোরতা বিচ্যুতি ≤HB15 নিশ্চিত করতে সেগমেন্টেড তাপমাত্রা নিয়ন্ত্রণ তাপ চিকিত্সা গ্রহণ করা।

মোটা প্রাচীর ঢালাই খাঁজ: মোটা প্রাচীর পাইপের জন্য, গভীর জে-আকৃতির বা U-আকৃতির খাঁজগুলিকে ঢালাইয়ের পরিষেবা জীবনকে উল্লেখযোগ্যভাবে উন্নত করার জন্য ডিজাইন করা হয়েছে।

বিশেষ খাদ প্রয়োগ: টাইটানিয়াম খাদ, ডুপ্লেক্স স্টিল 2205, Hastelloy C276, ইত্যাদির মতো বিকল্পগুলি প্রদান করুন, ফুটন্ত অ্যাসিডিক দ্রবণে <0.1mm এর বার্ষিক ক্ষয় হার।

সীল নির্ভরযোগ্যতা প্রকৌশল:

Ra ≤3.2μm এর সাথে মিরর টার্নিং ব্যবহার করে, কাস্টমাইজড ধরনের যেমন জিহ্বা এবং খাঁজ পৃষ্ঠ, কঙ্কাল খাঁজ, অবতল এবং উত্তল পৃষ্ঠের সাথে মিলিত, ধাতব সর্পিল ক্ষত গ্যাসকেট বা ও-রিংগুলির শূন্য ফুটো নিশ্চিত করতে।

PTFE/গ্রাফাইট/মেটাল কম্পোজিট গ্যাসকেটের সমবায় উন্নয়ন, মাপা সিলিং চাপ ফ্ল্যাঞ্জের রেট করা চাপের 1.5 গুণ।

ডাউনটাইম ক্ষতি হ্রাস করুন: অতি-উচ্চ নির্ভরযোগ্যতা ডিজাইন, 90% কমানোর আশা করা হচ্ছে

ফুটো হওয়ার ঝুঁকি দূর করুন: উচ্চ-ঝুঁকিপূর্ণ মিডিয়ার নিখুঁত নিরাপত্তা নিশ্চিত করতে সিলিং সিস্টেম API 6A/ISO 5208 শূন্য লিকেজ সার্টিফিকেশন পাস করেছে।

সফল মামলা:

গভীর-সমুদ্রের তেল এবং গ্যাস প্ল্যাটফর্ম: ক্লাস 1500 (25MPa), DN1800, A694 F70 অ-মানক বড়-ব্যাসের ওয়েল্ডিং ফ্ল্যাঞ্জগুলি সফলভাবে 3000-মিটার গভীর-সমুদ্রের উচ্চ-চাপ পাইপলাইনে প্রয়োগ করা হয়েছে এবং 5 বছরেরও বেশি সময় ধরে সমস্যা ছাড়াই কাজ করছে।

টক গ্যাস পরিবহন: UNS S31803 ডুপ্লেক্স স্টিলের ফ্ল্যাঞ্জ, H2S আংশিক চাপ > 0.3psi পরিবেশে পরিবেশন করা, স্ট্রেস জারা ক্র্যাকিং ছাড়াই 3 বছরের সনাক্তকরণ।

দৈত্য রাসায়নিক চুল্লি: DN3200 উচ্চ-তাপমাত্রা (550°C) সরঞ্জামের জন্য কাস্টমাইজড ইনকোনেল 625 ক্ল্যাডিং ফ্ল্যাঞ্জ, অবিচ্ছিন্ন উত্পাদন নিশ্চিত করতে তাপীয় বিকৃতি <0.5 মিমি সহ।

আপনার অপারেটিং প্যারামিটার (চাপ, তাপমাত্রা, মাঝারি, আকার, মান) জমা দিন এবং 24 ঘন্টার মধ্যে একটি প্রাথমিক প্রযুক্তিগত সমাধান এবং সম্ভাব্যতা মূল্যায়ন পান। আপনার অনন্য চ্যালেঞ্জের জন্য কাস্টমাইজড ফ্ল্যাঞ্জ সমাধান
