A সকt ফ্ল্যাঞ্জছোট-ব্যাস, উচ্চ-চাপ, এবং উচ্চ-তাপমাত্রা সিস্টেমের জন্য ডিজাইন করা একটি গুরুত্বপূর্ণ পাইপিং উপাদান। এই গভীর নির্দেশিকাতে, আমরা ব্যাখ্যা করি সকেট ফ্ল্যাঞ্জ কী, এটি কীভাবে কাজ করে, এর কাঠামোগত সুবিধা, মাত্রিক মান, উপাদান বিকল্প, এবং কেন এটি তেল ও গ্যাস, রাসায়নিক প্রক্রিয়াকরণের মতো নিরাপত্তা-গুরুত্বপূর্ণ শিল্পে একটি পছন্দের সমাধান হিসাবে রয়ে গেছে, এবং বিদ্যুৎ উৎপাদন। থেকে বাস্তব প্রকৌশল অনুশীলন এবং উত্পাদন দক্ষতা থেকে অঙ্কনলংগান, এই নিবন্ধটি সাহায্য করে প্রকৌশলী, ক্রেতা এবং প্রকল্প পরিচালকরা আত্মবিশ্বাসের সাথে জ্ঞাত সিদ্ধান্ত নেন।

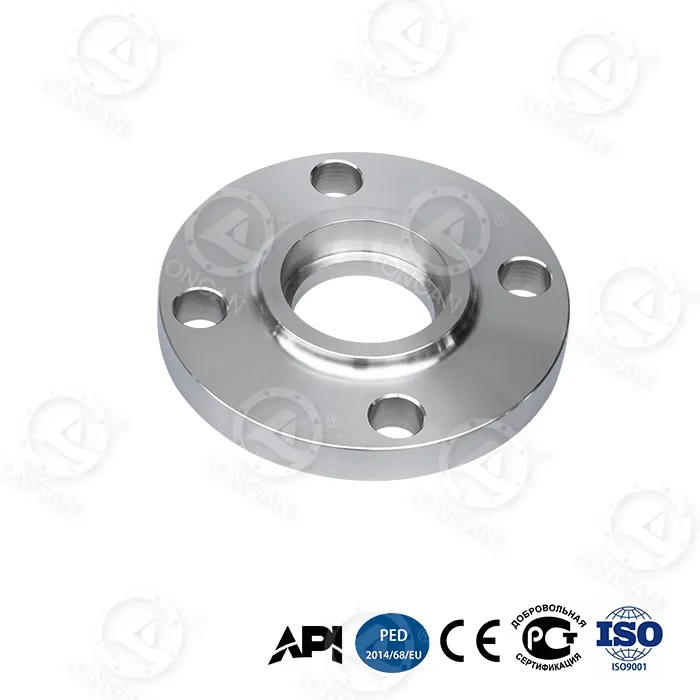

A সকেট ফ্ল্যাঞ্জ, একটি সকেট ওয়েল্ড ফ্ল্যাঞ্জ নামেও পরিচিত, এটি এক ধরণের পাইপ ফ্ল্যাঞ্জ যা একটি রিসেসড সকেট দিয়ে ডিজাইন করা হয় এটি বাইরের প্রান্তের চারপাশে ফিলেট ওয়েল্ডিং প্রয়োগ করার আগে পাইপটি ঢোকানোর অনুমতি দেয়। স্লিপ-অন ফ্ল্যাঞ্জের বিপরীতে, পাইপ ফ্ল্যাঞ্জ বোরের মধ্য দিয়ে যায় না; পরিবর্তে, এটি সকেটের ভিতরে থেমে যায়, একটি কমপ্যাক্ট এবং সুরক্ষিত জয়েন্ট তৈরি করে।
সকেট flanges প্রাথমিকভাবে জন্য ব্যবহৃত হয়ছোট নামমাত্র পাইপ আকার, সাধারণত NPS ½″ থেকে 3″, যেখানে উচ্চ চাপ, উচ্চ তাপমাত্রা, এবং স্থান সীমাবদ্ধতা উচ্চতর যৌথ অখণ্ডতা দাবি.
আপনি সরাসরি থেকে বিস্তারিত পণ্য স্পেসিফিকেশন অন্বেষণ করতে পারেনলংগানের সকেট ফ্ল্যাঞ্জ উত্পাদন পৃষ্ঠা, যা উপাদান বিকল্প, চাপ ক্লাস, এবং মেশিনিং নির্ভুলতার রূপরেখা দেয়।
একটি সকেট ফ্ল্যাঞ্জের পিছনে নকশার নীতিটি সহজ তবে কার্যকর: পাইপ চলাচল সীমিত করে এবং জোড় চাপকে কেন্দ্রীভূত করে বাইরের দিকে, এটি অভ্যন্তরীণ জোড় ত্রুটির ঝুঁকি কমিয়ে দেয়।
পাইপটি সকেটের মধ্যে ঢোকানো হয় যতক্ষণ না এটি কাঁধে পৌঁছায়, তারপরে অনুমতি দেওয়ার জন্য কিছুটা পিছনে (সাধারণত 1.6 মিমি) টানা হয়। তাপ সম্প্রসারণের জন্য। একটি ফিললেট ওয়েল্ড বাহ্যিকভাবে প্রয়োগ করা হয়, পাইপটিকে শক্তভাবে ফ্ল্যাঞ্জ বডিতে সুরক্ষিত করে।
এই নকশা যান্ত্রিক শক্তি বজায় রাখার সময় ঢালাই সময় কমিয়ে, সম্পূর্ণ অনুপ্রবেশ বাট welds জন্য প্রয়োজনীয়তা দূর করে।
নিম্নলিখিত সুবিধার কারণে সকেট ফ্ল্যাঞ্জগুলি উচ্চ-চাপ সিস্টেমে ব্যাপকভাবে গৃহীত হয়:
যে শিল্পগুলি সকেট ফ্ল্যাঞ্জের উপর খুব বেশি নির্ভর করে সেগুলির মধ্যে রয়েছে:
| উপাদান | স্ট্যান্ডার্ড | সাধারণ আবেদন |
|---|---|---|
| কার্বন ইস্পাত | ASTM A105 | সাধারণ উচ্চ চাপ পাইপলাইন |
| স্টেইনলেস স্টীল | ASTM A182 F304/F316 | ক্ষয়কারী এবং স্বাস্থ্যকর সিস্টেম |
| খাদ ইস্পাত | ASTM A182 F11/F22 | উচ্চ-তাপমাত্রা পরিষেবা |
লংগান প্রতিটি সকেট ফ্ল্যাঞ্জ প্রকল্পের বৈশিষ্ট্যগুলি পূরণ করে তা নিশ্চিত করতে সম্পূর্ণ উপাদানের সন্ধানযোগ্যতা এবং PMI পরীক্ষার প্রস্তাব দেয়।
সকেট ফ্ল্যাঞ্জগুলি প্রধান বিশ্বব্যাপী মান অনুযায়ী তৈরি করা হয়:
চাপের ক্লাসগুলি সাধারণত ক্লাস 150 থেকে ক্লাস 2500 পর্যন্ত থাকে, যা সকেট ফ্ল্যাঞ্জগুলিকে চরম অপারেটিং অবস্থার জন্য উপযুক্ত করে তোলে।
| ফ্ল্যাঞ্জ টাইপ | শক্তি | সাধারণ আকার পরিসীমা | কেস ব্যবহার করুন |
|---|---|---|---|
| সকেট ফ্ল্যাঞ্জ | উচ্চ | ছোট ব্যাস | উচ্চ চাপ এবং কমপ্যাক্ট সিস্টেম |
| স্লিপ অন ফ্ল্যাঞ্জ | মাঝারি | প্রশস্ত | নিম্ন থেকে মাঝারি চাপ |
| ঝালাই ঘাড় ফ্ল্যাঞ্জ | খুব উচ্চ | সব মাপ | সমালোচনামূলক স্ট্রেস সিস্টেম |
লংগানে, সকেট ফ্ল্যাঞ্জগুলি সিএনসি মেশিনিং, কঠোর মাত্রিক পরিদর্শন এবং সম্পূর্ণ সম্মতি ব্যবহার করে উত্পাদিত হয় আন্তর্জাতিক মান প্রতিটি ব্যাচ ভিজ্যুয়াল পরিদর্শন, যান্ত্রিক পরীক্ষা এবং পৃষ্ঠ চিকিত্সা যাচাইকরণের মধ্য দিয়ে যায়।
এই উত্পাদন শৃঙ্খলা নিশ্চিত করে যে সরবরাহ করা প্রতিটি সকেট ফ্ল্যাঞ্জ চাহিদাপূর্ণ পরিবেশে নির্ভরযোগ্যভাবে সম্পাদন করে।
হ্যাঁ, যখন সঠিকভাবে ঢালাই এবং ইনস্টল করা হয়, তখন সকেট ফ্ল্যাঞ্জগুলি চক্রীয় চাপের অবস্থার অধীনে ভাল কাজ করে।
বৃহত্তর ব্যাস চাপের ঘনত্ব এবং ঢালাইয়ের অসুবিধা বাড়ায়, অন্যান্য ফ্ল্যাঞ্জের ধরনগুলিকে আরও ব্যবহারিক করে তোলে।
একেবারে। স্টেইনলেস স্টীল এবং খাদ বিকল্প চমৎকার জারা প্রতিরোধের প্রদান.
সঠিক সকেট ফ্ল্যাঞ্জ নির্বাচন করা শুধুমাত্র স্পেসিফিকেশন সম্পর্কে নয়—এটি দীর্ঘমেয়াদী সিস্টেম নিরাপত্তা, কর্মক্ষমতা, এবং খরচ দক্ষতা সম্পর্কে। প্রমাণিত উত্পাদন অভিজ্ঞতা এবং বিশ্বব্যাপী প্রকল্প সমর্থন সহ, লংগান আপনাকে আপনার অ্যাপ্লিকেশনের জন্য সবচেয়ে নির্ভরযোগ্য সমাধান নির্বাচন করতে সাহায্য করতে প্রস্তুত।
আপনি যদি একটি নতুন প্রকল্পের পরিকল্পনা করছেন বা প্রযুক্তিগত সহায়তার প্রয়োজন হয়,আমাদের সাথে যোগাযোগ করুনআমাদের ইঞ্জিনিয়ারিং দলের সাথে আপনার সকেট ফ্ল্যাঞ্জের প্রয়োজনীয়তা নিয়ে আলোচনা করতে আজ।
