কিভাবে আপনি আপনার পাইপলাইন সিস্টেমের জন্য সঠিক বড় আকারের ফ্ল্যাঞ্জ চয়ন করবেন

বড় আকারের flangesতেল ও গ্যাস, বিদ্যুৎ উৎপাদন, পেট্রোকেমিক্যাল প্রসেসিং এবং অফশোর ইঞ্জিনিয়ারিং-এর মতো শিল্পে ব্যবহৃত বড়-ব্যাস এবং উচ্চ-চাপ পাইপলাইন সিস্টেমে গুরুত্বপূর্ণ ভূমিকা পালন করে। সঠিক বড় আকারের ফ্ল্যাঞ্জ নির্বাচন করার জন্য ফ্ল্যাঞ্জের ধরন, উপাদান, চাপের রেটিং, উত্পাদন মান এবং ইনস্টলেশন শর্ত সহ একাধিক কারণের মূল্যায়ন জড়িত।

এই গভীর নির্দেশিকাটি ব্যাখ্যা করে যে কীভাবে আপনার পাইপলাইন সিস্টেমের জন্য সঠিক বড় আকারের ফ্ল্যাঞ্জ বেছে নিতে হয়, প্রযুক্তিগত বিবেচনা, শিল্পের মান, সাধারণ অ্যাপ্লিকেশন, এবং সর্বোত্তম অনুশীলনগুলিকে কভার করে—প্রকৌশলী, প্রকিউরমেন্ট ম্যানেজার এবং প্রকল্পের মালিকদের সচেতন সিদ্ধান্ত নিতে সহায়তা করে৷

সূচিপত্র

• একটি বড় আকারের ফ্ল্যাঞ্জ কি?
• বড় আকারের ফ্ল্যাঞ্জের অ্যাপ্লিকেশন
• বড় আকারের ফ্ল্যাঞ্জের সাধারণ প্রকার
• বড় আকারের ফ্ল্যাঞ্জের জন্য উপাদান নির্বাচন
• আন্তর্জাতিক মান এবং বিশেষ উল্লেখ
• একটি বড় আকারের ফ্ল্যাঞ্জ নির্বাচন করার সময় মূল বিষয়গুলি
• উত্পাদন এবং মান নিয়ন্ত্রণ
• ইনস্টলেশন চ্যালেঞ্জ এবং সর্বোত্তম অনুশীলন
• বড় আকারের ফ্ল্যাঞ্জ বনাম স্ট্যান্ডার্ড ফ্ল্যাঞ্জ
• প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

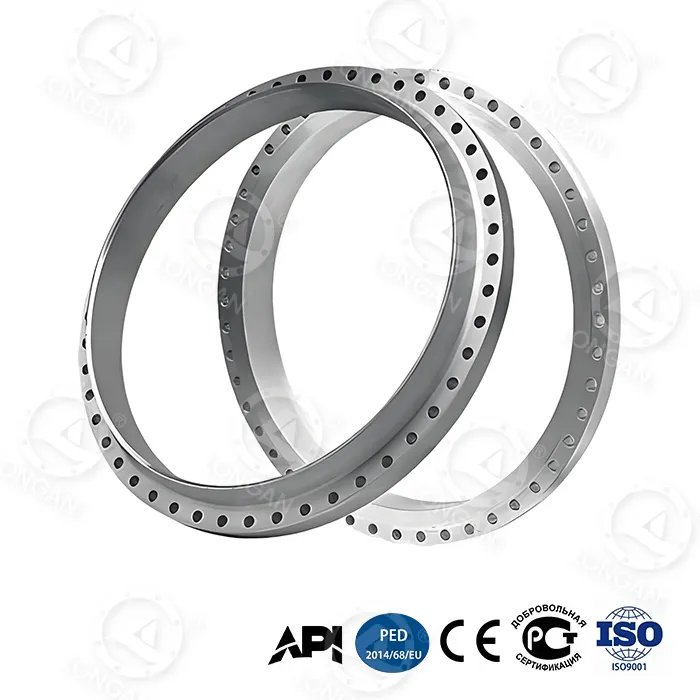

একটি বড় আকারের ফ্ল্যাঞ্জ কি?

A বড় আকারের ফ্ল্যাঞ্জসাধারণত DN600 (24 ইঞ্চি) এর চেয়ে বড় একটি নামমাত্র ব্যাস সহ একটি ফ্ল্যাঞ্জকে বোঝায়, যদিও অনেক ভারী শিল্প প্রকল্পে, ফ্ল্যাঞ্জগুলি DN1000, DN2000 বা তার চেয়েও বড় হতে পারে। এই ফ্ল্যাঞ্জগুলি চাহিদাপূর্ণ পরিবেশে বড় পাইপ, ভালভ, পাম্প এবং চাপ জাহাজগুলিকে সংযুক্ত করার জন্য ডিজাইন করা হয়েছে।

স্ট্যান্ডার্ড ফ্ল্যাঞ্জের বিপরীতে, বড় আকারের ফ্ল্যাঞ্জগুলি অবশ্যই সহ্য করতে হবে:

• অত্যন্ত উচ্চ অভ্যন্তরীণ চাপ
• বড় যান্ত্রিক লোড
• তাপীয় সম্প্রসারণ এবং কম্পন
• কঠোর রাসায়নিক বা সামুদ্রিক পরিবেশ

নির্মাতারা যেমনলংগানবৈশ্বিক অবকাঠামো প্রকল্পগুলির জন্য কঠোর মাত্রিক নির্ভুলতা এবং কর্মক্ষমতা প্রয়োজনীয়তা পূরণ করে এমন বড় আকারের ফ্ল্যাঞ্জ তৈরিতে বিশেষজ্ঞ।

বড় আকারের ফ্ল্যাঞ্জের অ্যাপ্লিকেশন

বড় আকারের ফ্ল্যাঞ্জগুলি শিল্পগুলিতে ব্যাপকভাবে ব্যবহৃত হয় যেখানে তরল পরিবহনের জন্য বড় প্রবাহ ক্ষমতা এবং উচ্চ নির্ভরযোগ্যতা প্রয়োজন।

বড় আকারের ফ্ল্যাঞ্জের সাধারণ প্রকার

সঠিক ফ্ল্যাঞ্জের ধরন নির্বাচন করা একটি নির্ভরযোগ্য পাইপলাইন সিস্টেমের ভিত্তি।

1. ঝালাই ঘাড় বড় আকারের ফ্ল্যাঞ্জ

• উচ্চ-চাপ এবং উচ্চ-তাপমাত্রা সিস্টেমের জন্য সেরা
• চমৎকার স্ট্রেস বিতরণ প্রদান করে
• সাধারণত তেল এবং গ্যাস পাইপলাইনে ব্যবহৃত হয়

2. স্লিপ-অন বিগ সাইজ ফ্ল্যাঞ্জ

• সারিবদ্ধ এবং ইনস্টল করা সহজ
• ঝালাই ঘাড় flanges তুলনায় কম খরচ
• মাঝারি চাপ প্রয়োগের জন্য উপযুক্ত

3. অন্ধ বড় আকারের ফ্ল্যাঞ্জ

• পাইপলাইন শেষ বন্ধ করতে ব্যবহৃত
• ভবিষ্যতে সম্প্রসারণের অনুমতি দেয়
• চাপ লোড কারণে উচ্চ উপাদান শক্তি প্রয়োজন

4. রিং টাইপ জয়েন্ট (RTJ) ফ্ল্যাঞ্জ

• ধাতু থেকে ধাতু sealing
• চরম চাপ এবং তাপমাত্রা জন্য আদর্শ
• প্রায়শই সমালোচনামূলক সিস্টেমে নির্দিষ্ট করা হয়

বড় আকারের ফ্ল্যাঞ্জের জন্য উপাদান নির্বাচন

উপাদান নির্বাচন সরাসরি ফ্ল্যাঞ্জ কর্মক্ষমতা, জীবনকাল, এবং নিরাপত্তা প্রভাবিত করে।

অভিজ্ঞ নির্মাতারা পছন্দ করেনলংগান বড় আকারের ফ্ল্যাঞ্জ সরবরাহকারীপ্রকল্পের অবস্থার উপর ভিত্তি করে উপযুক্ত উপকরণ সুপারিশ করতে পারেন.

আন্তর্জাতিক মান এবং বিশেষ উল্লেখ

সামঞ্জস্য এবং নিরাপত্তা নিশ্চিত করতে বড় আকারের ফ্ল্যাঞ্জগুলিকে অবশ্যই স্বীকৃত আন্তর্জাতিক মান মেনে চলতে হবে।

• ASME B16.5 / ASME B16.47
• EN 1092-1
• ডিআইএন স্ট্যান্ডার্ড
• বিএস স্ট্যান্ডার্ডস
• GOST মান

এই মানগুলির সাথে সম্মতি মাত্রিক নির্ভুলতা, চাপের রেটিং এবং উপাদানের সন্ধানযোগ্যতা নিশ্চিত করে।

একটি বড় আকারের ফ্ল্যাঞ্জ নির্বাচন করার সময় মূল বিষয়গুলি

একটি বড় আকারের ফ্ল্যাঞ্জ নির্বাচন করার সময়, নিম্নলিখিত গুরুত্বপূর্ণ বিষয়গুলি বিবেচনা করুন:

1. নামমাত্র ব্যাস এবং চাপ রেটিং
2. অপারেটিং তাপমাত্রা
3. মাঝারি (তেল, গ্যাস, জল, রাসায়নিক)
4. ইনস্টলেশন পরিবেশ
5. ফ্ল্যাঞ্জ ফেসিং টাইপ
6. দীর্ঘমেয়াদী রক্ষণাবেক্ষণ প্রয়োজনীয়তা

উত্পাদন এবং মান নিয়ন্ত্রণ

তাদের আকার এবং প্রয়োগের কারণে, বড় আকারের ফ্ল্যাঞ্জগুলির জন্য উন্নত উত্পাদন প্রক্রিয়া প্রয়োজন:

• Forging বা ঘূর্ণিত রিং forging
• নির্ভুলতা CNC মেশিনিং
• অ-ধ্বংসাত্মক পরীক্ষা (UT, MT)
• মাত্রিক পরিদর্শন
• উপাদান সার্টিফিকেশন (EN 10204 3.1 / 3.2)

লংগান প্রতিটি বড় আকারের ফ্ল্যাঞ্জ আন্তর্জাতিক প্রকল্পের প্রয়োজনীয়তা পূরণ করে তা নিশ্চিত করতে কঠোর মান নিয়ন্ত্রণ পদ্ধতি প্রয়োগ করে।

ইনস্টলেশন চ্যালেঞ্জ এবং সর্বোত্তম অনুশীলন

বড় আকারের ফ্ল্যাঞ্জগুলি ইনস্টল করার জন্য সতর্ক পরিকল্পনা প্রয়োজন:

• ফুটো প্রতিরোধ করার জন্য সঠিক প্রান্তিককরণ
• নিয়ন্ত্রিত বল্টু শক্ত করার ক্রম
• উপযুক্ত gaskets ব্যবহার
• তাপ সম্প্রসারণের জন্য ভাতা

বড় আকারের ফ্ল্যাঞ্জ বনাম স্ট্যান্ডার্ড ফ্ল্যাঞ্জ

প্রায়শই জিজ্ঞাসিত প্রশ্ন (FAQ)

প্রশ্ন 1: বড় আকারের ফ্ল্যাঞ্জ কী বলে মনে করা হয়?

একটি বড় আকারের ফ্ল্যাঞ্জ সাধারণত DN600 এর চেয়ে বড় ব্যাস সহ ফ্ল্যাঞ্জগুলিকে বোঝায়, প্রায়শই বড় পাইপলাইন সিস্টেমের জন্য কাস্টম তৈরি করা হয়।

প্রশ্ন 2: বড় আকারের ফ্ল্যাঞ্জগুলি কি কাস্টম তৈরি করা হয়?

হ্যাঁ, বেশিরভাগ বড় আকারের ফ্ল্যাঞ্জগুলি প্রকল্প-নির্দিষ্ট অঙ্কন এবং মান অনুযায়ী উত্পাদিত হয়।

প্রশ্ন 3: কোন শিল্পগুলি বড় আকারের ফ্ল্যাঞ্জগুলি সবচেয়ে বেশি ব্যবহার করে?

তেল ও গ্যাস, বিদ্যুৎ উৎপাদন, পেট্রোকেমিক্যাল, অফশোর ইঞ্জিনিয়ারিং এবং জল চিকিত্সা শিল্প।

প্রশ্ন 4: আমি কীভাবে ফ্ল্যাঞ্জের গুণমান নিশ্চিত করব?

লংগানের মতো প্রস্তুতকারকদের বেছে নিন যা সম্পূর্ণ উপাদানের সন্ধানযোগ্যতা, পরীক্ষার প্রতিবেদন এবং আন্তর্জাতিক শংসাপত্র প্রদান করে।

সঠিক বড় আকারের ফ্ল্যাঞ্জ নির্বাচন করা একটি কৌশলগত সিদ্ধান্ত যা নিরাপত্তা, দক্ষতা এবং দীর্ঘমেয়াদী অপারেশনাল সাফল্যকে প্রভাবিত করে। যেমন অভিজ্ঞ নির্মাতাদের সঙ্গে কাজ করেলংগান, আপনি এমনকি সবচেয়ে চাহিদাপূর্ণ পাইপলাইন সিস্টেমের জন্য নির্ভরযোগ্য কর্মক্ষমতা নিশ্চিত করতে পারেন।

আপনি যদি একটি বড় মাপের শিল্প প্রকল্পের পরিকল্পনা করছেন এবং বিশেষজ্ঞের নির্দেশনা বা কাস্টমাইজড বড় আকারের ফ্ল্যাঞ্জ সমাধানের প্রয়োজন হয়, তাহলে নির্দ্বিধায় করুনআমাদের সাথে যোগাযোগ করুনআজ আপনার প্রয়োজনীয়তা আলোচনা করতে.
