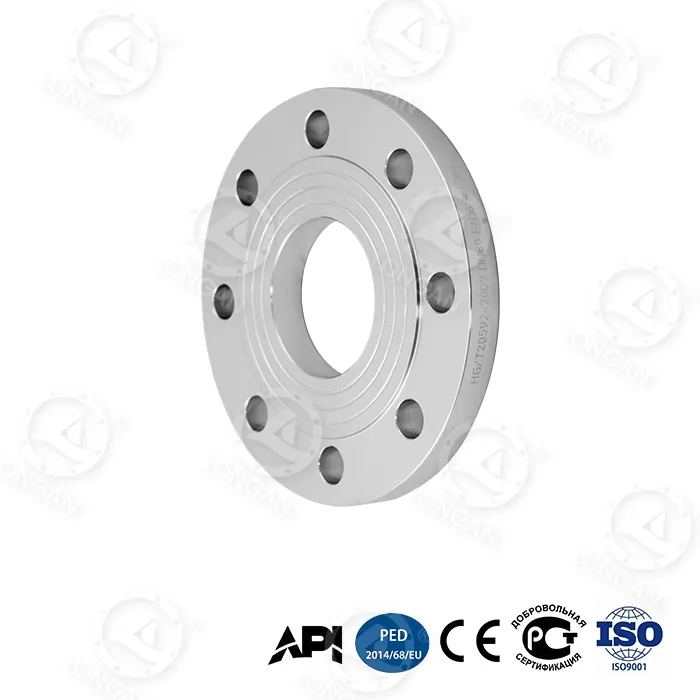

ফ্ল্যাট ঢালাই উত্থাপিত মুখ ফ্ল্যাঞ্জ

ইঞ্জিনিয়ারিং মান উপস্থাপনা

পরামিতি সূচক

পৃষ্ঠের রুক্ষতা Ra ≤ 3.2μm (সিলিং পৃষ্ঠের সমাপ্তি)

কার্বন ইস্পাত ফ্ল্যাঞ্জের ওজন সাশ্রয় ঘাড়ের ফ্ল্যাঞ্জের তুলনায় 35% হালকা (DN300 তুলনা)

ক্লান্তি জীবন ＞10,000 চাপ চক্র (MSS SP-44)

জারা ভাতা ≥3 মিমি (রাসায়নিক কাস্টমাইজড সংস্করণ)

পণ্যের মূল সুবিধা

1. সম্পূর্ণ সিস্টেম সামঞ্জস্য

ফ্ল্যাট ওয়েল্ডিং রাইজড ফেস ফ্ল্যাঞ্জের জন্য আন্তর্জাতিক মান:

ASME B16.5 (আমেরিকান স্ট্যান্ডার্ড) | PN সিরিজ (DIN) | JIS 10K/20K (জাপানি স্ট্যান্ডার্ড)

ব্যাস পরিসীমা: DN15~DN600 (1/2"~24")

বিশ্বব্যাপী প্রকল্পের জন্য বিরামহীন প্রতিস্থাপন

2. ইনস্টলেশন দক্ষতা

ঢালাই জয়েন্টের পাতলা নকশা: খাঁজ কোণ 37.5°±2.5° (VS 45° ঐতিহ্যবাহী ফ্ল্যাঞ্জ)

বোল্ট হোল সহনশীলতা: ±1 মিমি (ISO 5210)

পাইপলাইন ডকিং গতি 40% বৃদ্ধি পেয়েছে

3. sealing নির্ভরযোগ্যতা

ফ্ল্যাট-ওয়েল্ড উত্থিত ফ্ল্যাঞ্জ বসের উচ্চতা: 3.2 মিমি (1/8 ইঞ্চি) স্ট্যান্ডার্ড (ASME B16.5)

সিলিং ব্যর্থতার সম্ভাবনা: <0.01% (একই গ্রেডের গ্যাসকেট সহ)

উচ্চ চাপ অবস্থার অধীনে শূন্য ফুটো গ্যারান্টি

4. চাপ বহন ক্ষমতা

ক্লাস 150: 19.6 বার @ 38°C পর্যন্ত

ক্লাস 300: 51.1 বার @ 38°C পর্যন্ত

নিম্ন তাপমাত্রা অভিযোজনযোগ্যতা: -196°C থেকে +538°C (ASTM A105 উপাদান)

শক্তি/রাসায়নিক শিল্পে চরম অবস্থা কভার করা
