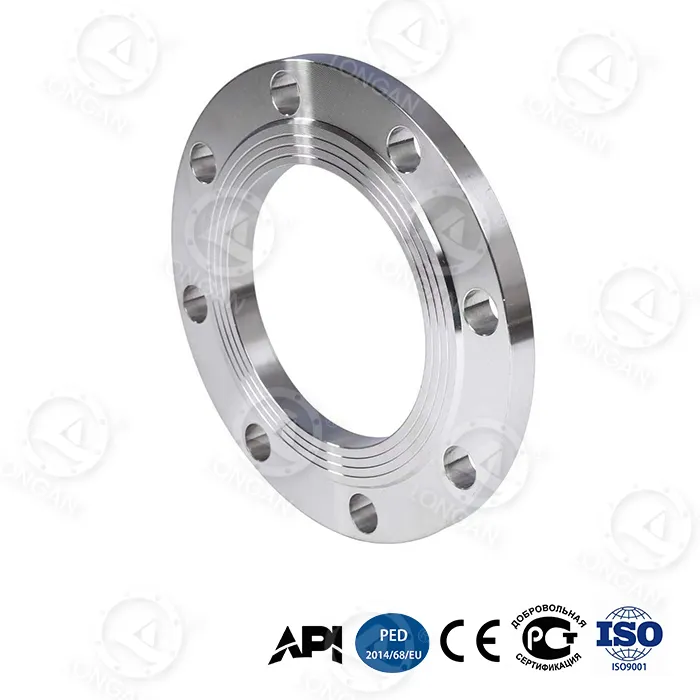

স্লিপ-অন টাইপ ফ্ল্যাঞ্জ হিসাবে, ফ্ল্যাঞ্জে ফ্ল্যাঞ্জ স্লিপ ইনস্টলেশনের সময় দুটি ফিলেট ওয়েল্ড দ্বারা পাইপের সাথে সংযুক্ত থাকে: একটি ফ্ল্যাঞ্জের পিছনে এবং একটি পাইপের বোরের ভিতরে। ঐতিহ্যগত ওয়েল্ড নেক ফ্ল্যাঞ্জের সাথে তুলনা করে, এই ডিজাইনের নিম্নলিখিত উল্লেখযোগ্য সুবিধা রয়েছে:
1.কম ইনস্টলেশন অসুবিধা:কোন সুনির্দিষ্ট পাইপ সারিবদ্ধকরণের প্রয়োজন নেই, নির্দিষ্ট ইনস্টলেশন ত্রুটির অনুমতি দেয় এবং সাইটে নির্মাণের প্রয়োজনীয়তা হ্রাস করে।
2.সুবিধাজনক ঢালাই অপারেশন:ফিলেট ওয়েল্ডগুলি সম্পূর্ণ অনুপ্রবেশ বাট ওয়েল্ডের চেয়ে কার্যকর করা সহজ, বিশেষত সাইটে সীমাবদ্ধ স্থানগুলির জন্য উপযুক্ত।
3.দ্রুত প্রতিস্থাপন গতি:একক প্রতিস্থাপনের সময় ঐতিহ্যগত ফ্ল্যাঞ্জের জন্য 8 ঘন্টা থেকে 2.5 ঘন্টা কমানো হয়, কার্যকরভাবে রক্ষণাবেক্ষণের জন্য পাইপলাইন সিস্টেম ডাউনটাইম হ্রাস করে।
এই স্লিপ-অন স্ট্রাকচার, লংগানের অনন্য বায়োনিক মধুচক্রের লাইটওয়েট ডিজাইনের সাথে মিলিত, আরও সামগ্রিক ফ্ল্যাঞ্জের ওজন কমায় এবং ইনস্টলেশন দক্ষতা উন্নত করে।
| কর্মক্ষমতা সূচক | ঐতিহ্যবাহী নকল ইস্পাত ফ্ল্যাঞ্জ | ফ্ল্যাঞ্জ উপর সমতল স্লিপ | উন্নতি |
|---|---|---|---|
| বার্স্ট প্রেসার (DN300) | ≤15MPa | 42MPa | ↑180% |
| চক্রীয় ক্লান্তি জীবন (35MPa) | অর্জনযোগ্য নয় | 20,000 চক্র | — |
| অক্ষীয় বিকৃতি (35MPa) | 1.8 মিমি | 0.6 মিমি | ↓67% |
| -70 ডিগ্রি সেলসিয়াসে প্রভাব শক্তি | ≥34J (জাতীয় মান) | 89J | ↑162% |
| 30 বছরের গভীর সমুদ্রের ক্ষয় হার | প্রায় 0.5 মিমি/বছর | 0.03 মিমি/বছর | ↓94% |
এই পণ্যটি চূড়ান্ত চাপ ভারবহন এবং পরিবেশগত অভিযোজনযোগ্যতার ক্ষেত্রে ঐতিহ্যবাহী ফ্ল্যাঞ্জগুলিকে সম্পূর্ণরূপে ছাড়িয়ে যায়। মূল অগ্রগতি হল ফ্ল্যাঞ্জ নেকের অন্তর্নির্মিত টাইটানিয়াম অ্যালয় রিইনফোর্সমেন্ট রিং, যার ফলন শক্তি 1,250MPa পর্যন্ত, যা স্লিপ-অন ফ্ল্যাঞ্জগুলির জন্য অতি-উচ্চ চাপ প্রয়োগের সম্ভাবনা তৈরি করে।
প্রকৃত পাইপলাইন সিস্টেমে, তাপীয় সম্প্রসারণ/সংকোচন এবং ফাউন্ডেশন সেটেলমেন্টের মতো কারণগুলি প্রায়শই ফ্ল্যাঞ্জের মুখের মিসলাইনমেন্টের কারণ হয়। 15° পাইপলাইন মিসলাইনমেন্ট সহ উদ্ভট লোড পরিস্থিতিতে, ঐতিহ্যবাহী ফ্ল্যাঞ্জের সিলিং লিকেজ রেট হল >10⁻³ mbar·L/s, যখন ফ্ল্যাঞ্জে লংগানের ফ্ল্যাট স্লিপ ≤10⁻⁵ mbar·L/s এর সিলিং লিকেজ রেট বজায় রাখে, দুটি সিলিং ক্রমানুসারে উন্নতি করে।
দুটি কাঠামোগত উদ্ভাবন এই কর্মক্ষমতা অর্জন করে:
● রেডিয়াল শক্তিবৃদ্ধি পাঁজর নকশা:ফ্ল্যাঞ্জের পিছনে যোগ করা রেডিয়াল রিইনফোর্সমেন্ট পাঁজরগুলি স্থানীয় চাপের ঘনত্বকে 48% কমিয়ে দেয়, যা অফ-লোড অবস্থায় চাপ বিতরণকে আরও অভিন্ন করে তোলে।
● উচ্চ-কঠিনতা মধুচক্র গঠন:বায়োনিক মধুচক্র কোর স্তর চমৎকার নমন কঠোরতা প্রদান করে, ফ্ল্যাঞ্জ ফেস ওয়ার্পিং বিকৃতি প্রতিরোধ করে।
উপরন্তু, ISO 10816-3 স্ট্যান্ডার্ড 50-200Hz ফ্রিকোয়েন্সি ব্যান্ড কম্পন পরীক্ষায়, প্রশস্ততা ক্ষয়করণ হার 92% ছুঁয়েছে, কার্যকরভাবে উচ্চ-চাপ স্পন্দন অবস্থার অধীনে বোল্ট প্রিলোড অ্যাটেন্যুয়েশনের সমস্যা সমাধান করে।
ফ্ল্যাঞ্জে ফ্ল্যাট স্লিপ দুটি বুদ্ধিমান প্রযুক্তিকে সংহত করে যাতে ব্যবহারকারীদের সম্ভাব্য সমস্যা তাড়াতাড়ি শনাক্ত করতে সহায়তা করে:
● ন্যানো-জিরকোনিয়া পরিধান নির্দেশক স্তর:এই উপাদান sealing পৃষ্ঠ এমবেড করা হয়. যখন বেধ 0.1 মিমি থেকে কম হয়, তখন একটি দৃশ্যমান রঙ পরিবর্তন একটি সতর্কতা দেয়, যা পেশাদার সরঞ্জাম ছাড়াই সিল করার অবস্থা বিচার করার অনুমতি দেয়।
● ডাবল-কোনিকাল বোল্ট হোল প্রিলোড লকিং:35MPa চাপের ওঠানামার অধীনে, প্রথাগত কাঠামোর প্রিলোড অ্যাটেন্যুয়েশন হল ≥20%, যখন এই ডিজাইনটি ≤5% এর মধ্যে প্রিলোড অ্যাটেন্যুয়েশন নিয়ন্ত্রণ করে, দীর্ঘমেয়াদী সংযোগের নির্ভরযোগ্যতা নিশ্চিত করে।
চরম পরিবেশ কর্মক্ষমতা যাচাইকরণ (প্রকৃত পরীক্ষা থেকে সমস্ত ডেটা):
● নিম্ন-তাপমাত্রার প্রভাব (-70°C):89J (জাতীয় মান ≥34J) এর Charpy প্রভাব শক্তি, মেরু পাইপলাইন এবং LNG পরিবহনের জন্য উপযুক্ত।
● গভীর সমুদ্রের ক্ষয় (5,000 মিটার):ASTM G111-97 মান অনুযায়ী, 30-বছরের সমতুল্য জারা হার মাত্র 0.03mm/বছর, যা গভীর-সমুদ্র প্রকৌশলের জন্য সম্পূর্ণ জীবনচক্রের প্রয়োজনীয়তা পূরণ করে।
● বালি এবং ধূলিকণা (120m/s):ISO 5890:2012 মান অনুসারে, 10,000 ঘন্টা অবিচ্ছিন্ন প্রভাবের পরে, সিলিং পৃষ্ঠের ক্ষতির গভীরতা ≤8μm, মরুভূমি অঞ্চল বা উচ্চ-গতির বালি-বোঝাই বাতাস সহ অফশোর প্ল্যাটফর্মের জন্য উপযুক্ত।
ফ্ল্যাঞ্জের উপর ফ্ল্যাট স্লিপ ASME B16.5 স্ট্যান্ডার্ড অনুযায়ী কঠোরভাবে তৈরি করা হয়, চাপের রেটিং ক্লাস 150 থেকে ক্লাস 1500 কভার করে এবং NPS 1/2 ইঞ্চি থেকে 24 ইঞ্চি পর্যন্ত সাইজ। উপাদান গ্রেডিয়েন্ট quenched উচ্চ কার্বন ইস্পাত, রেডিয়াল শক্তিবৃদ্ধি পাঁজর নকশা এবং অন্তর্নির্মিত টাইটানিয়াম খাদ শক্তিবৃদ্ধি রিং সঙ্গে মিলিত.
ASME B16.5 স্পেসিফিকেশন অনুসারে, ক্লাস 150 এবং ক্লাস 300 ফ্ল্যাঞ্জের পুরুত্বের পরিমাপ মুখের উচ্চতাকে অন্তর্ভুক্ত করে না। এই পণ্যটি একটি ফুল-ফেস (FF) সিলিং পৃষ্ঠের নকশা গ্রহণ করে এবং একটি ফুল-ফেস গ্যাসকেটের সাথে ব্যবহার করা আবশ্যক। এটি লক্ষ্য করা গুরুত্বপূর্ণ যে একটি পূর্ণ-মুখের ফ্ল্যাঞ্জ অবশ্যই উত্থিত মুখের ফ্ল্যাঞ্জের সাথে সরাসরি বোল্ট করা উচিত নয়; এটি অবশ্যই একটি ফুল-ফেস গ্যাসকেট বা অ্যাডাপ্টার দিয়ে প্রতিস্থাপিত করা উচিত।
● গ্রেডিয়েন্ট নিভে যাওয়া উচ্চ-কার্বন ইস্পাত:প্রথাগতভাবে ফ্ল্যাঞ্জের সম্পূর্ণ নির্গমনের ফলে পৃষ্ঠ এবং মূলের মধ্যে অত্যধিক কঠোরতার পার্থক্য দেখা দেয়, যা ফাটল হওয়ার সম্ভাবনা থাকে। গ্রেডিয়েন্ট নিভেন প্রযুক্তি সঠিকভাবে গরম এবং শীতল করার হার নিয়ন্ত্রণ করে, বাইরে থেকে ভিতরে ধীরে ধীরে কঠোরতা বন্টন তৈরি করে – পরিধান প্রতিরোধের জন্য উচ্চ পৃষ্ঠের কঠোরতা, প্রভাব প্রতিরোধের জন্য উচ্চ মূল শক্ততা। এটি ফ্ল্যাঞ্জকে -70°C তাপমাত্রায় 89J এর প্রভাব শক্ততা বজায় রাখতে দেয়।
● বায়োনিক মৌচাক গঠন:মৌমাছির ষড়ভুজ জ্যামিতি থেকে অনুপ্রেরণা নিয়ে, এই গঠনটি ওজন না বাড়িয়ে বাঁকানো দৃঢ়তাকে উল্লেখযোগ্যভাবে বৃদ্ধি করে। সসীম উপাদান বিশ্লেষণ যাচাই করে যে এই কাঠামোর নমন শক্তি একই ওজনের একটি কঠিন ফ্ল্যাঞ্জের চেয়ে 65% বেশি।
● অন্তর্নির্মিত টাইটানিয়াম খাদ শক্তিবৃদ্ধি রিং:একটি Ti-6Al-4V টাইটানিয়াম অ্যালয় রিং ফ্ল্যাঞ্জের ঘাড়ে প্রাক-স্থাপিত হয়, যে অবস্থানটি চাপের ঘনত্বের জন্য সবচেয়ে বেশি প্রবণ। এই খাদটির ফলন শক্তি 1,250MPa পর্যন্ত এবং ঘনত্ব ইস্পাতের মাত্র 60%। রিংটি হস্তক্ষেপ ফিটের মাধ্যমে বেস উপাদানের সাথে আবদ্ধ হয়, কার্যকরভাবে ঘাড়ের প্লাস্টিকের বিকৃতিকে সীমিত করে এবং DN300 ফ্ল্যাঞ্জের বিস্ফোরণ চাপকে ঐতিহ্যগত ≤15MPa থেকে 42MPa-তে বৃদ্ধি করে।
লংগানের অভ্যন্তরীণ কারখানা লংওয়ান, ওয়েনজুতে অবস্থিত। Tsingshan হোল্ডিং গ্রুপ থেকে উচ্চ-মানের কাঁচামাল সরবরাহের সুবিধা, নিজস্ব ফোরজিং, তাপ চিকিত্সা এবং মেশিনিং ক্ষমতার সাথে মিলিত, এটি একটি সম্পূর্ণ উত্পাদন শৃঙ্খল তৈরি করেছে। ফ্ল্যাঞ্জের প্রতিটি ফ্ল্যাট স্লিপ খুঁজে পাওয়া যায় এমন উপাদান শংসাপত্র, তাপ চিকিত্সা বক্ররেখা রেকর্ড, মাত্রিক পরিদর্শন প্রতিবেদন এবং হাইড্রোস্ট্যাটিক/বায়ুসংক্রান্ত পরীক্ষার রিপোর্টের সাথে আসে।
মান নিয়ন্ত্রণের মূল পয়েন্ট:
1.কাঁচামাল আগত পরিদর্শন: বর্ণালী বিশ্লেষণ, যান্ত্রিক সম্পত্তি নমুনা।
2.প্রক্রিয়া নিয়ন্ত্রণ: তাপ চিকিত্সা চুল্লি তাপমাত্রা বক্ররেখার রিয়েল-টাইম পর্যবেক্ষণ, গ্রেডিয়েন্ট quenching প্রক্রিয়া পরামিতি স্বয়ংক্রিয় রেকর্ডিং.
3.সমাপ্ত পণ্য পরিদর্শন: 100% মাত্রিক পরিদর্শন, 10% চৌম্বকীয় কণা পরীক্ষা, বিস্ফোরিত চাপ বা চক্রীয় ক্লান্তি জীবনের জন্য ব্যাচ স্যাম্পলিং।
4.তৃতীয় পক্ষের সাক্ষ্যদান: গ্রাহকের অনুরোধের ভিত্তিতে SGS, BV বা অন্যান্য এজেন্সিগুলির দ্বারা অন-সাইট সাক্ষী পরীক্ষার ব্যবস্থা করা যেতে পারে।
আন্তর্জাতিক ক্রেতারা অর্ডার নম্বর ব্যবহার করে উত্পাদন অগ্রগতি এবং অনলাইন ডেটা পরীক্ষা করতে পারেন।
● মধ্যপ্রাচ্য শেল গ্যাস ফিল্ড ফ্র্যাকচারিং স্টেশন:ফ্ল্যাঞ্জে DN300 ক্লাস 1500 ফ্ল্যাট স্লিপের 120 সেট ব্যবহার করা হয়েছিল। 18 মাস অবিচ্ছিন্ন অপারেশনের পরে, কোনও সিল ফুটো হয়নি এবং রক্ষণাবেক্ষণের ফ্রিকোয়েন্সি শূন্য ছিল।
● দক্ষিণ চীন সাগর গভীর-সমুদ্র ড্রিলিং প্ল্যাটফর্ম:পানির গভীরতা 2,800 মিটার। ফ্ল্যাঞ্জটি ব্লোআউট প্রতিরোধক স্ট্যাকের সাথে সংযোগ করতে ব্যবহৃত হয়েছিল। 30 মাস জারা পরিদর্শনের পরে, সিলিং পৃষ্ঠের কোন সুস্পষ্ট ক্ষতি দেখায়নি, এবং পরিমাপ করা জারা হার ছিল 0.028 মিমি/বছর।
● রাশিয়ান আর্কটিক প্রাকৃতিক গ্যাস পাইপলাইন:পরিবেষ্টিত তাপমাত্রা -55°C, প্রভাব পরীক্ষার মান 82J, প্রকল্প নকশা প্রয়োজনীয়তা পূরণ। 500 টিরও বেশি পিস সরবরাহ করা হয়েছে।
প্রশ্নঃ কোন চাপ রেটিং এর জন্য উপযুক্ত?
উত্তর: ফ্ল্যাঞ্জের উপর এই ফ্ল্যাট স্লিপটি ক্লাস 150 থেকে ক্লাস 1500 পর্যন্ত চাপের রেটিংগুলির জন্য উপযুক্ত৷ পরিমাপ করা ডেটা দেখায় যে DN300 আকারটি 42MPa এর বিস্ফোরিত চাপে চমৎকারভাবে কাজ করে, যা জাতীয় মানদণ্ডের প্রয়োজনীয়তা অতিক্রম করে৷ এটি বিশেষ করে অতি-উচ্চ চাপ এবং কঠোর অবস্থার জন্য উপযুক্ত যেমন শেল গ্যাস ফ্র্যাকচারিং পাম্প, গভীর-সমুদ্র ড্রিলিং প্ল্যাটফর্ম, অতি-উচ্চ চাপ প্রাকৃতিক গ্যাস ট্রান্সমিশন পাইপলাইন এবং মেরু পরিবেশ।
প্রশ্ন: এটি এবং একটি জোড় ঘাড় ফ্ল্যাঞ্জের মধ্যে প্রধান পার্থক্য কী?
উত্তর: একটি স্লিপ-অন ফ্ল্যাঞ্জ তুলনামূলকভাবে স্বস্তিদায়ক ইনস্টলেশন প্রয়োজনীয়তা সহ পাইপ (একটি পিছনে এবং একটি বোরের ভিতরে) সংযোগ করতে দুটি ফিলেট ওয়েল্ড ব্যবহার করে। একটি ওয়েল্ড নেক ফ্ল্যাঞ্জ একটি একক পূর্ণ-অনুপ্রবেশ বাট ওয়েল্ড ব্যবহার করে, যার জন্য কঠোর সারিবদ্ধকরণের প্রয়োজন হয়। যাইহোক, লংগানের স্লিপ-অন ফ্ল্যাঞ্জ পণ্যে, বায়োনিক মধুচক্র কাঠামো এবং অন্তর্নির্মিত টাইটানিয়াম অ্যালয় রিইনফোর্সমেন্ট রিংয়ের ডিজাইনের মাধ্যমে, চাপ বহনকারী কার্যকারিতা ঐতিহ্যগত ওয়েল্ড নেক ফ্ল্যাঞ্জের চেয়ে কম নয়।
প্রশ্ন: নিম্ন-তাপমাত্রার পরিবেশে এটি কীভাবে কাজ করে?
উত্তর: অতি-নিম্ন তাপমাত্রা -70°C এর অধীনে, পণ্যের Charpy প্রভাব শক্তি 89J-এ পৌঁছায়, যা ≥34J-এর জাতীয় মান প্রয়োজনের চেয়ে অনেক বেশি। এটি গ্রেডিয়েন্ট নিভে যাওয়া উচ্চ-কার্বন ইস্পাত উপাদানের চমৎকার নিম্ন-তাপমাত্রার দৃঢ়তার জন্য ধন্যবাদ, এটি পোলার পাইপলাইন ইঞ্জিনিয়ারিং এবং নিম্ন-তাপমাত্রা প্রাকৃতিক গ্যাস পরিবহন ব্যবস্থার জন্য উপযুক্ত করে তোলে।
প্রশ্ন: লংগানের সরবরাহ ক্ষমতা এবং কাস্টমাইজেশন বিকল্পগুলি কী কী?
উত্তর: লংগানের একটি অভ্যন্তরীণ কারখানা এবং একটি সম্পূর্ণ উত্পাদন ব্যবস্থা রয়েছে, আকার কাস্টমাইজেশন, ব্যক্তিগত লেবেলিং এবং বাল্ক উত্পাদন সমর্থন করে। কঠোর মান ব্যবস্থাপনা কাঁচামাল নির্বাচন থেকে সমাপ্ত পণ্য পরিদর্শন বাস্তবায়িত হয়. আন্তর্জাতিক ক্রেতারা বিনামূল্যে নমুনা পেতে প্রয়োজনীয়তা পাঠাতে পারেন. কোম্পানিটি 620 নং মিংঝু রোড, ইয়ংক্সিং স্ট্রিট, লংওয়ান জেলা, ওয়েনঝো সিটি, ঝেজিয়াং প্রদেশে অবস্থিত, ওয়েনঝো এর ভৌগোলিক সুবিধা এবং তিংশান হোল্ডিং গ্রুপের কাঁচামাল সরবরাহের মাধ্যমে একটি সম্পূর্ণ উৎপাদন ও সরবরাহ ব্যবস্থা গঠন করে।
প্রশ্নঃ প্রকৃত কর্মক্ষমতা কিভাবে যাচাই করা যায়?
উত্তর: লংগান কারখানায় কর্মক্ষমতা পরীক্ষার সাক্ষী হতে গ্রাহকদের বা তৃতীয় পক্ষের পরিদর্শন সংস্থাকে স্বাগত জানায়। কারখানাটি একটি 3000-টন চাপ পরীক্ষার মেশিন, একটি চক্রীয় ক্লান্তি পরীক্ষার বেঞ্চ, একটি -80 ডিগ্রি সেলসিয়াস নিম্ন-তাপমাত্রার প্রভাব পরীক্ষক এবং একটি গভীর-সমুদ্র উচ্চ-চাপ জারা সিমুলেশন চেম্বার দিয়ে সজ্জিত। গ্রাহকরা বিস্ফোরিত চাপ পরীক্ষা, চক্রীয় ক্লান্তি পরীক্ষা, বা নমুনাগুলিতে চরম পরিবেশ পরীক্ষার অনুরোধ করতে পারেন; পরীক্ষার রিপোর্ট সিএনএএস যোগ্যতা সহ একটি অভ্যন্তরীণ পরীক্ষাগার দ্বারা জারি করা হয়।
