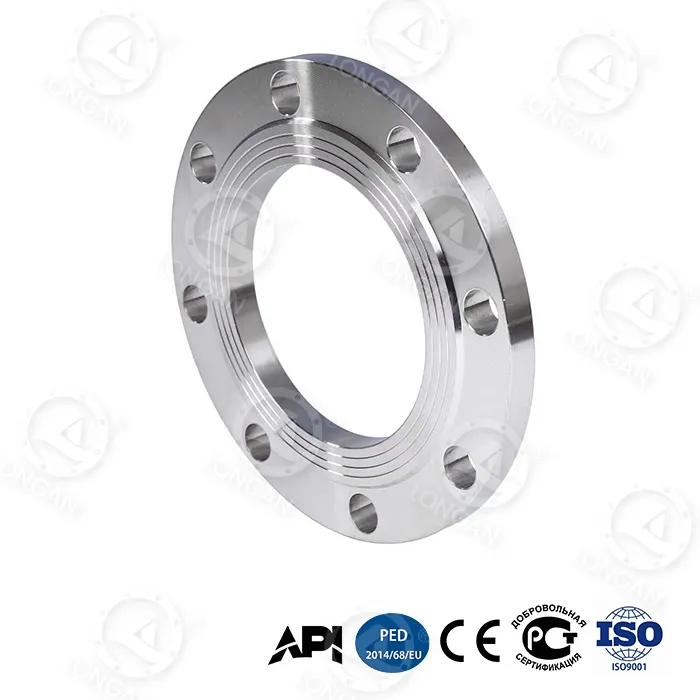

সমতল উত্থাপিত মুখ ফ্ল্যাঞ্জ

পাইপলাইন রেট্রোফিট বা মিশ্র ফ্ল্যাঞ্জ সিস্টেমে গ্যাসকেটের অমিল সম্পর্কে উদ্বেগ করা বন্ধ করুন। লংগানের ফ্ল্যাট উত্থিত মুখের ফ্ল্যাঞ্জ একটি পূর্ণ-মুখের বাইরের রিংকে একটি সামান্য উত্থিত কেন্দ্র সিলিং জোনের সাথে একত্রিত করে – যাতে আপনি আপনার পাইপিং পরিবর্তন না করেই এফএফ বা আরএফ গ্যাসকেট ব্যবহার করতে পারেন। কঠোর মান নিয়ন্ত্রণের অধীনে লংগানের নিজস্ব ওয়েনঝো সুবিধায় তৈরি, এই ফ্ল্যাঞ্জটি DN300 এ 42MPa বিস্ফোরিত চাপ (জাতীয় মানের উপরে 280%) এবং প্রচলিত ফ্ল্যাঞ্জের তুলনায় 65% বেশি বাঁকানো প্রতিরোধ অর্জন করতে গ্রেডিয়েন্ট নিভেনড হাই-কার্বন স্টিল এবং একটি বায়োনিক মধুচক্র কোর ব্যবহার করে। API 6A PSL 3G প্রত্যয়িত।

পণ্য হাইলাইট

● হাইব্রিড সিলিং মুখ নকশা:এটি সমতল উত্থিত মুখের ফ্ল্যাঞ্জের সবচেয়ে স্বতন্ত্র বৈশিষ্ট্য। সিলিং মুখের কেন্দ্রের ক্ষেত্রটি সামান্য উত্থিত (RF-এর মতো), কিন্তু বাইরের এলাকাটি বল্টের গর্ত পর্যন্ত প্রসারিত (FF-এর মতো)। সুবিধার মধ্যে রয়েছে:1.দ্রুত ইনস্টলেশনের জন্য স্বয়ংক্রিয় গ্যাসকেট কেন্দ্রীকরণ;2.আরও অভিন্ন সিলিং যোগাযোগের চাপ বিতরণ, ঐতিহ্যবাহী আরএফ-এর প্রান্ত ওভারলোড এড়ানো;3.ফুল-ফেস গ্যাসকেট এবং উত্থিত ফেস গ্যাসকেট উভয়ের সাথে সামঞ্জস্যপূর্ণ, নমনীয় অন-সাইট প্রতিস্থাপন প্রদান করে।

● নমন শক্তি 65% বৃদ্ধি:বায়োনিক মধুচক্রের কাঠামো ফ্ল্যাঞ্জকে হালকা এবং শক্ত করে তোলে, বিশেষ করে পাইপলাইনের নমন মুহুর্তগুলি সহ্য করার জন্য উপযুক্ত।

● অতি-উচ্চ চাপ বহনকারী:42MPa এর DN300 বিস্ফোরিত চাপ প্রথাগত ফ্ল্যাঞ্জের (≤15MPa) তুলনায় 2.8 গুণ। 35MPa এ 20,000 চক্রের চক্রীয় ক্লান্তি জীবন শিল্পের মানকে ছাড়িয়ে গেছে।

● চরম পরিবেশ সহনশীলতা:-70°C প্রভাব শক্তি 89J, 5,000m গভীর-সমুদ্রের ক্ষয় হার 0.03mm/বছর, 120m/s বালি এবং ধুলো ঘর্ষণ ≤8μm।

● বুদ্ধিমান নিরাপত্তা:ন্যানো-জিরকোনিয়া পরিধান নির্দেশক স্তর (রঙ পরিবর্তন সতর্কতা যখন বেধ <0.1 মিমি) + ডবল-শঙ্কুযুক্ত বল্টু গর্ত (প্রিলোড অ্যাটেন্যুয়েশন ≤5%)।

পণ্য প্রক্রিয়া

● সিলিং ফেস মেশিনিং:CNC নির্ভুল বাঁক ব্যবহার করা হয়, ASME B16.5 স্ট্যান্ডার্ড RF মাত্রা অনুসরণ করে উত্থিত উচ্চতা (শ্রেণী 150~1500-এর জন্য 1.6mm থেকে 6.4mm), কিন্তু উত্থিত রুটটি সম্পূর্ণ ফ্ল্যাঞ্জের মুখে মসৃণভাবে রূপান্তরিত হয়। পৃষ্ঠের রুক্ষতা Ra ≤3.2μm ভাল গ্যাসকেট যোগাযোগ নিশ্চিত করে।

● গ্রেডিয়েন্ট quenching:উচ্চ-কার্বন ইস্পাত পৃষ্ঠের কঠোরতা 45-50 HRC এবং মূল দৃঢ়তা ≥30J (-70°C) সহ একটি গ্রেডেড কাঠামো তৈরি করতে নিয়ন্ত্রিত শীতলতার মধ্য দিয়ে যায়।

● মৌচাক গঠন:ফ্ল্যাঞ্জ বডির অভ্যন্তরে বায়োনিক হেক্সাগোনাল গ্রিড, সীমিত উপাদান বিশ্লেষণ দ্বারা অপ্টিমাইজ করা, একই ওজনে 65% উচ্চতর দৃঢ়তা প্রদান করে।

● টাইটানিয়াম খাদ শক্তিবৃদ্ধি রিং:একটি Ti-6Al-4V রিং (ফলন শক্তি 1,250MPa) হস্তক্ষেপ ফিট সহ ঘাড়ে এমবেড করা হয়, উচ্চ চাপে ঘাড়ের প্রসারণ রোধ করে।

● মান নিয়ন্ত্রণ:100% মাত্রিক পরিদর্শন, 10% চৌম্বকীয় কণা পরীক্ষা, প্রতি ব্যাচে র্যান্ডম বিস্ফোরণ পরীক্ষা। সন্ধানযোগ্য উপাদান শংসাপত্র এবং তাপ চিকিত্সা বক্ররেখা প্রদান করা হয়.

ব্যবহারের দৃশ্যাবলী

ফ্ল্যাট উত্থিত মুখের ফ্ল্যাঞ্জের হাইব্রিড সিলিং ফেস ডিজাইন এটিকে নিম্নলিখিত পরিস্থিতিতে বিশেষভাবে উপযুক্ত করে তোলে:

দৃশ্যকল্প	ঐতিহ্যগত flanges সঙ্গে ব্যথা বিন্দু	এই পণ্য সঙ্গে সমাধান
পুরাতন পাইপলাইন রেট্রোফিটিং	মূল সিস্টেম এফএফ এবং আরএফ ফ্ল্যাঞ্জগুলিকে মিশ্রিত করতে পারে, গ্যাসকেটগুলি বিনিময়যোগ্য নয়	হাইব্রিড সিলিং মুখ উভয় গ্যাসকেট প্রকারের সাথে সামঞ্জস্যপূর্ণ, কোন পাইপলাইন পরিবর্তনের প্রয়োজন নেই
উচ্চ চাপ গ্যাস মিডিয়া	RF ফ্ল্যাঞ্জ gaskets চাপ স্পন্দন অধীনে বহিষ্কৃত হতে পারে	বাইরের সমতল এলাকা অতিরিক্ত সমর্থন প্রদান করে, গ্যাসকেট ক্রীপ প্রতিরোধ করে
বড়-ব্যাসের নিম্ন-চাপের পাইপলাইন	FF flanges পূর্ণ আকারের gaskets প্রয়োজন, উচ্চ খরচ	উত্থিত অংশটি স্ট্যান্ডার্ড আরএফ গ্যাসকেট ব্যবহারের অনুমতি দেয়, খুচরা যন্ত্রাংশের তালিকা হ্রাস করে
গভীর-সমুদ্র / মেরু পরিবেশ	তাপ সাইক্লিংয়ের পরে একক সিলিং ফেস লিক হয়	ডুয়াল-জোন সিলিং (উত্থাপিত + সমতল) অপ্রয়োজনীয় সিলিং পাথ প্রদান করে

নির্দিষ্ট আবেদন ক্ষেত্র অন্তর্ভুক্ত:

● শেল গ্যাস ফ্র্যাকচারিং পাম্প আউটলেট পাইপলাইন(35-70MPa স্পন্দিত চাপ)
● গভীর-সমুদ্র ড্রিলিং প্ল্যাটফর্ম ওয়েলহেড সংযোগ(5,000 মিটার পানির গভীরতা)
● এলএনজি গ্রহণকারী টার্মিনাল(-70°C কম তাপমাত্রা)
● অফশোর ক্রিসমাস ট্রি অ্যাসিডিক মিডিয়া পাইপলাইন(H₂S/CO₂)

বিক্রয়োত্তর সেবা

● বিনামূল্যে নমুনা:আন্তর্জাতিক ক্রেতারা ইনস্টলেশন পরীক্ষা এবং সিলিং যাচাইয়ের জন্য একটি বিনামূল্যের নমুনার (নমুনা ফি ফেরতযোগ্য, মালবাহী সংগ্রহ) জন্য আবেদন করতে পারেন।

● ইনস্টলেশন নির্দেশিকা:চাইনিজ/ইংরেজি ইনস্টলেশন ম্যানুয়াল প্রদান করা হয়, যার মধ্যে বিভিন্ন গ্যাসকেট উপকরণের টর্ক মান (গ্রাফাইট, সর্পিল ক্ষত, PTFE) রয়েছে। দূরবর্তী ভিডিও নির্দেশিকা উপলব্ধ.

● প্রযুক্তিগত পরামর্শ:ইঞ্জিনিয়ারিং দল 4 ঘন্টার মধ্যে নির্বাচন এবং গ্যাসকেট ম্যাচিং প্রশ্নের উত্তর দেয়।

● গুণমানের সন্ধানযোগ্যতা:প্রতিটি ফ্ল্যাঞ্জের একটি অনন্য আইডি রয়েছে এবং পরীক্ষার প্রতিবেদনগুলি অফিসিয়াল ওয়েবসাইটে চেক করা যেতে পারে।

● ওয়্যারেন্টি:18 মাস, উত্পাদন ত্রুটির জন্য বিনামূল্যে প্রতিস্থাপন।

● তৃতীয় পক্ষের পরীক্ষা:অনুরোধের ভিত্তিতে SGS/BV সাইটে সাক্ষী চাপ পরীক্ষার ব্যবস্থা করা যেতে পারে।

কেন লংগান চয়ন করুন

1. অনন্য সিলিং মুখ নকশা:বাজারে বেশিরভাগ ফ্ল্যাঞ্জগুলি হয় বিশুদ্ধ এফএফ বা বিশুদ্ধ আরএফ। আমাদের ফ্ল্যাট উত্থিত মুখের ফ্ল্যাঞ্জ আপনাকে গ্যাসকেটের ধরন পরিবর্তন না করেই FF-এর স্ট্রেস অভিন্নতা এবং RF-এর সিলিং নির্ভরযোগ্যতা উভয়ই পেতে দেয়। এটি রেট্রোফিট প্রকল্পগুলির জন্য বিশেষভাবে উপযুক্ত যেখানে মূল পাইপলাইন FF বা RF হতে পারে - এই পণ্য উভয়ের সাথে সামঞ্জস্যপূর্ণ।

2. সম্পূর্ণ জীবন চক্র খরচ সুবিধা:30-বছরের মোট খরচ মাত্র $6,200, $18,500 এ প্রচলিত ফ্ল্যাঞ্জের তুলনায় 66% সাশ্রয়। একক প্রতিস্থাপন সময় 2.5 ঘন্টা (ঐতিহ্যগত 8 ঘন্টা), বার্ষিক রক্ষণাবেক্ষণ ফ্রিকোয়েন্সি 0.7 বার (ঐতিহ্যগত 3.2 বার)।

3. সম্পূর্ণ সার্টিফিকেশন:API 6A PSL 3G, H₂S এবং CO₂ গ্যাস মিডিয়া সহ অতি-উচ্চ চাপের পরিস্থিতির জন্য উপযুক্ত৷

4. যাচাইযোগ্য বাস্তব তথ্য:সমস্ত কর্মক্ষমতা সূচক গ্রাহকদের সাক্ষী অন-সাইট পরীক্ষার জন্য উপলব্ধ. বিনামূল্যে নমুনা প্রদান করা হয়.

5. দ্রুত প্রতিক্রিয়া:স্ট্যান্ডার্ড আইটেম 3 দিনের মধ্যে জাহাজ, কাস্টম আইটেম 15-30 দিনের মধ্যে।

সারাংশ: লংগানের ফ্ল্যাট উত্থিত মুখের ফ্ল্যাঞ্জ, এর হাইব্রিড সিলিং ফেস ডিজাইনের সাথে, গ্যাসকেট সামঞ্জস্য, স্ট্রেস ডিস্ট্রিবিউশন এবং উচ্চ-চাপ সিল করার ক্ষেত্রে ঐতিহ্যবাহী ফ্ল্যাঞ্জের ব্যথার পয়েন্টগুলি সমাধান করে। বায়োনিক মধুচক্র গঠন, গ্রেডিয়েন্ট quenching, এবং টাইটানিয়াম খাদ শক্তিবৃদ্ধি রিং সঙ্গে মিলিত, এর নমন শক্তি, বিস্ফোরিত চাপ, এবং ক্লান্তি জীবন ব্যাপকভাবে উন্নত হয়েছে। API 6A PSL 3G সার্টিফিকেশন এবং 30-বছরের পূর্ণ জীবন চক্রের খরচে 66% হ্রাস এটিকে শেল গ্যাস, গভীর-সমুদ্র প্রকৌশল এবং জটিল পাইপলাইন সিস্টেমের জন্য একটি আদর্শ পছন্দ করে তোলে। বিনামূল্যে নমুনা এবং পেশাদার সিলিং সমাধান পেতে আপনার প্রয়োজনীয়তা পাঠান।

FAQ

প্রশ্ন: সমতল উত্থিত মুখের ফ্ল্যাঞ্জ কি বিদ্যমান আরএফ ফ্ল্যাঞ্জকে প্রতিস্থাপন করতে পারে?
উঃ হ্যাঁ। যতক্ষণ চাপ রেটিং এবং আকার মেলে, এটি সরাসরি একটি আরএফ ফ্ল্যাঞ্জ প্রতিস্থাপন করতে পারে এবং আসল আরএফ গ্যাসকেট ব্যবহার করা চালিয়ে যেতে পারে। যদি সঙ্গমের ফ্ল্যাঞ্জ FF হয়, একটি পূর্ণ-মুখের গ্যাসকেট প্রয়োজন, তবে এই পণ্যটির সমতল এলাকাটি সম্পূর্ণরূপে সামঞ্জস্যপূর্ণ হওয়ার জন্য যথেষ্ট বড়।

প্রশ্ন: এই হাইব্রিড সিলিং মুখের জন্য কি বিশেষ গ্যাসকেটের প্রয়োজন হয়?
উত্তর: না। আপনি স্ট্যান্ডার্ড ASME B16.21 RF গ্যাসকেট (যেমন, ভিতরের রিং সহ সর্পিল ক্ষত) বা FF গ্যাসকেট (ফুল-ফেস গ্রাফাইট গ্যাসকেট) ব্যবহার করা চালিয়ে যেতে পারেন। আমাদের পরীক্ষাগুলি দেখায় যে এই ফ্ল্যাঞ্জে উভয় ধরণের গ্যাসকেটের সিলিং কার্যকারিতা প্রথাগত একক সিলিং মুখের চেয়ে উচ্চতর।

প্রশ্ন: 35MPa স্পন্দিত চাপে কি বোল্ট আলগা হবে?
একটি: এই পণ্য ডবল-শঙ্কুযুক্ত বল্টু গর্ত ব্যবহার করে. 35MPa ফ্লাকচুয়েশনের অধীনে, প্রিলোড অ্যাটেন্যুয়েশন ≤5%, যখন প্রথাগত বৃত্তাকার গর্তের অ্যাটেন্যুয়েশন ≥20%। তিনটি ধাপ সহ একটি ক্রস প্যাটার্নে একটি হাইড্রোলিক টর্ক রেঞ্চ ব্যবহার করার পরামর্শ দেওয়া হয়। আমরা একটি ঘূর্ণন সঁচারক বল গণনা টেবিল প্রদান করতে পারেন.

প্রশ্ন: স্টেইনলেস স্টিলের মতো বিভিন্ন উপকরণ সরবরাহ করা যেতে পারে?
উঃ হ্যাঁ। এই পণ্যের জন্য মানক উপাদান গ্রেডিয়েন্ট quenched উচ্চ কার্বন ইস্পাত, কিন্তু 316L, ডুপ্লেক্স স্টেইনলেস স্টীল, ইত্যাদি, এছাড়াও অনুরোধের ভিত্তিতে প্রদান করা যেতে পারে. একই মধুচক্র গঠন এবং টাইটানিয়াম খাদ শক্তিবৃদ্ধি রিং স্টেইনলেস স্টিলের ক্ষেত্রেও প্রযোজ্য।

প্রশ্ন: আমরা কীভাবে আপনার দাবিকৃত 42MPa বার্স্ট চাপ যাচাই করতে পারি?
উত্তর: আমরা আমাদের কারখানায় বিস্ফোরিত পরীক্ষার সাক্ষী হতে গ্রাহকদের স্বাগত জানাই। নিয়মিত স্টক পণ্যগুলি প্রতি ত্রৈমাসিকে এলোমেলোভাবে নমুনা করা হয় এবং পরীক্ষার রিপোর্টগুলি আমাদের ওয়েবসাইটে সংরক্ষণ করা হয়। আপনি আপনার নমুনার উপর একটি পৃথক পরীক্ষার অনুরোধ করতে পারেন; খরচ আমাদের দ্বারা বহন করা হয় (নমুনা ফেরত করা প্রয়োজন)।
