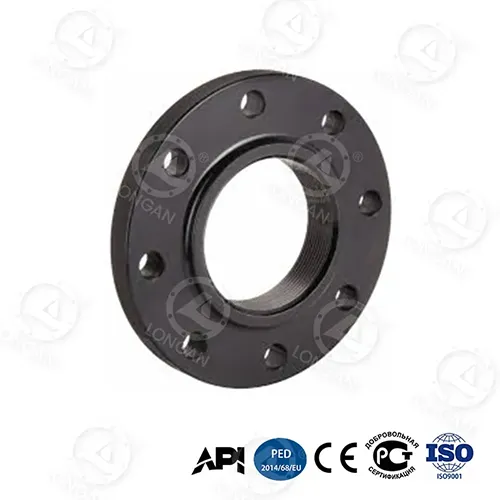

কার্বন ইস্পাত প্লেট টাইপ ফ্ল্যাঞ্জ

ASTM A36 মূল তথ্য বিবরণ:

প্রক্রিয়া সঠিকতা: লেজার কাটিং অ্যাপারচার সহনশীলতা ±0.1 মিমি | সমতলতা ≤0.05 মিমি/মি

চাপ স্তর: PN6/PN10/PN16/PN25/PN40 (শ্রেণী 150~300)

সাইজ কভারেজ: DN50~DN2000 (2"~80")

মূল সার্টিফিকেশন: EN 1092-1 Type 01 | ASME B16.5 | PED 2014/68/EU

পণ্য সুবিধা:

I. চরম কাজের অবস্থা সমাধান

উচ্চ তাপমাত্রা সুরক্ষা (538℃)

জারণ ঘন হওয়ার হার: <0.1 মিমি/বছর** (সাধারণ কার্বন ইস্পাত 0.3 মিমি/বছর)

উপাদান আপগ্রেডযোগ্য- ASTM A516 Gr.70: উচ্চ তাপমাত্রার ফলন শক্তি **≥145MPa@400℃

তাপ সম্প্রসারণ ক্ষতিপূরণ নকশা:

- বোল্ট গর্ত ডিম্বাকৃতি রিজার্ভ: 0.3mm/100℃

নিম্ন তাপমাত্রা প্রভাব সুরক্ষা (-46 ℃ গভীর ঠান্ডা পরিবেশ)

- ASTM A350 LF2: প্রভাব শক্তি **45J@-46℃** (স্ট্যান্ডার্ড প্রয়োজনীয়তা 27J)

- কঠিন-ভঙ্গুর রূপান্তর তাপমাত্রা: **≤-60℃** (ড্রপ হ্যামার টেস্ট দ্বারা নিশ্চিত)

2. উপাদান কর্মক্ষমতা: বিকৃতি প্রতিরোধের 80% বৃদ্ধি পেয়েছে

শস্যের আকার নিয়ন্ত্রণ: সাধারণ ফ্ল্যাঞ্জগুলি গ্রেড 5, যখন আমরা যে কার্বন স্টিল প্লেট টাইপ ফ্ল্যাঞ্জগুলি তৈরি করি তাতে গ্রেড 7 সূক্ষ্ম শস্য থাকে

নিম্ন তাপমাত্রা কঠোরতা: -29℃ Charpy প্রভাব শক্তি ≥27J, EN 10225 দ্বারা প্রত্যয়িত।

3. একচেটিয়া বিরোধী জারা

জারা ধরনের এই পণ্য সুরক্ষা সমাধান শিল্প সমাধান জীবন এক্সটেনশন

বৈদ্যুতিক রাসায়নিক ক্ষয় দস্তা-নিকেল খাদ আবরণ (500h লবণ স্প্রে শূন্য সাদা মরিচা) Dacromet আবরণ 2.3 বার

বায়ুমণ্ডলীয় জারা 85μm হট-ডিপ গ্যালভানাইজিং + সিলিং আবরণ সাধারণ গ্যালভানাইজিং 60μm 12 বছর → 20 বছর

অ্যাসিডিক মাঝারি ইপোক্সি কয়লা টার আবরণ (pH 2-12 প্রতিরোধী) সাধারণ ইপোক্সি আবরণ 8 বছর → 15 বছর

4. sealing পৃষ্ঠ অপ্টিমাইজেশান

লাইটওয়েট ডিজাইন

স্ট্রেস কনসেনট্রেশন ফ্যাক্টর: SCF≤**1.8** কার্বন স্টিল প্লেট টাইপ ফ্ল্যাঞ্জের মূল এলাকায় সাধারণ ফ্ল্যাঞ্জ ≥2.5 এর তুলনায় অনেক সুবিধা রয়েছে

টপোলজিকাল অপ্টিমাইজেশান ওজন হ্রাস: একই অবস্থার অধীনে, ওজন ঐতিহ্যগত নকশার তুলনায় 22% হালকা

- যাচাইকরণের মান: ASME BPVC বিভাগ VIII Div.2

- Ra 3.2μm আয়না বাঁক (সাধারণ ফ্ল্যাঞ্জ Ra 6.3μm)

- প্রভাব: গ্যাসকেটের সংকোচন 18% হ্রাস পেয়েছে এবং সিলিং ব্যর্থতার সম্ভাবনা 90% হ্রাস পেয়েছে

V. ইঞ্জিনিয়ারিং দক্ষতা ব্যাপকভাবে উন্নত হয়েছে, এবং ইনস্টলেশন খরচ 47% হ্রাস পেয়েছে

স্পষ্টতা বল্টু গর্ত পজিশনিং সিস্টেম

- প্রভাব: ফ্ল্যাঞ্জ ম্যাচিং টাইম 45 মিনিট থেকে কমিয়ে **12 মিনিট** (অন-সাইটে পরিমাপ)

- CNC ড্রিলিং মেশিন প্রক্রিয়াকরণ: গর্ত ব্যবধান ত্রুটি **≤±0.15mm** (ISO 5210 ±0.5mm অনুমতি দেয়)

তৃতীয় পক্ষের পরীক্ষা

1, TÜV রিপোর্ট

2, হাইড্রোলিক বার্স্টিং টেস্ট: কার্বন স্টিল প্লেট টাইপ ফ্ল্যাঞ্জ মাপা বিস্ফোরণ চাপ ≥PN45

3, SGS রাসায়নিক বিশ্লেষণ:

- সালফার এবং ফসফরাস সামগ্রী: S≤0.005% P≤0.015% (অতি পরিষ্কার ইস্পাত নিয়ন্ত্রণ)

তাই আপনি কি জন্য অপেক্ষা করছেন? আসুন এবং আপনার একচেটিয়া সমাধান পান
